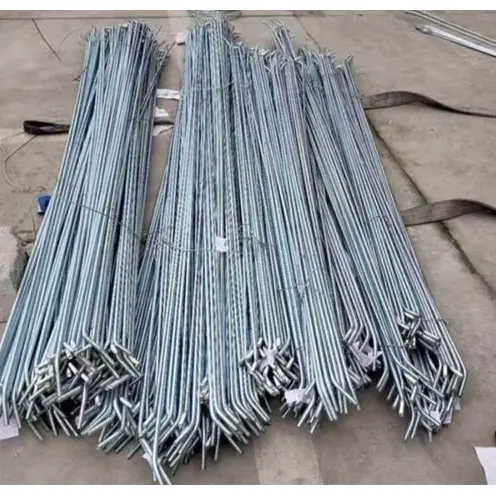

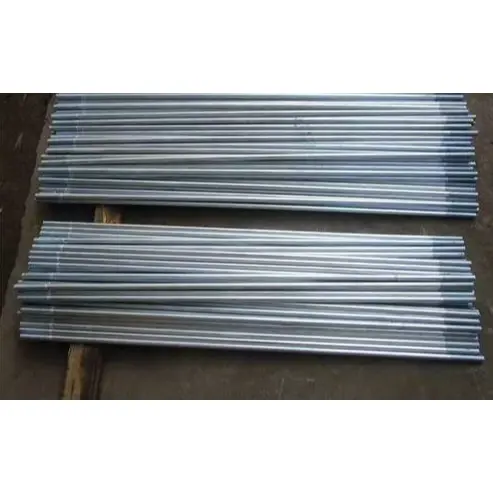

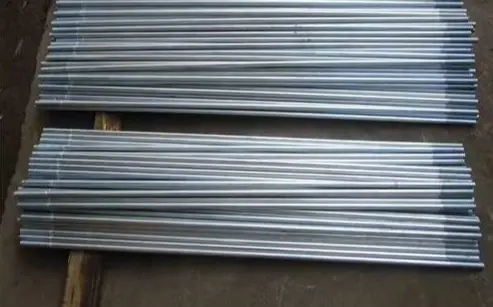

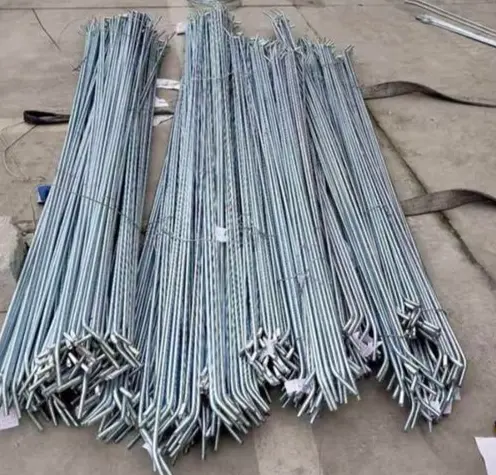

Thanh giằng thép mạ kẽm cho giằng kết cấu

Thanh giằng thép mạ kẽm để giằng kết cấu (còn được gọi là thanh giằng mạ kẽm nhúng nóng hoặc thanh căng thép) là các thành phần kết cấu thép tròn được sử dụng trong kết cấu thép — như nhà máy công nghiệp, mái nhà, tường và hệ thống lắp đặt quang điện — để chịu được lực kéo, truyền tải trọng ngang, ổn định xà gồ và dầm tường, đồng thời ngăn ngừa sự mất ổn định bên.

Định nghĩa và cấu hình sản phẩm

I. Thông tin cơ bản về sản phẩm

Chất liệu: Tiêu chuẩn Q235B; Q355B cho các ứng dụng tải cao. Thép tròn trải qua quá trình kéo nguội, tôi và ram, và ren ở cả hai đầu.

Chống ăn mòn: Mạ kẽm nhúng nóng (HDG); độ dày lớp mạ kẽm ≥70–100μm; thích hợp cho môi trường ven biển ngoài trời hoặc có tính ăn mòn cao.

Chức năng: Các loại bao gồm thanh giằng thẳng (thanh giằng ngang), thanh giằng chéo (dây nẹp đầu gối/giằng gió) và thanh giằng điều chỉnh bằng khóa xoay (độ căng có thể điều chỉnh).

II. Cấu hình hoàn chỉnh (Tiêu chuẩn lắp ráp)

1) Thân thanh giằng (1 cái)

Đường kính: φ8/10/12/14/16mm (φ12 là phổ biến nhất).

Ren: M8/M10/M12/M14/M16 ở cả hai đầu (phù hợp với đường kính); chiều dài sợi là 2d–3d mỗi đầu.

Chiều dài: Tùy chỉnh dựa trên nhịp; dung sai ±5mm; có sẵn trong các phiên bản ren đầy đủ hoặc ren hai đầu.

Bề mặt: Mạ kẽm nhúng nóng; khả năng chống phun muối ≥500h.

2) Phụ kiện buộc chặt (1 bộ cho mỗi đầu)

Đai ốc lục giác: Lớp 4,8 / Lớp 8; mạ kẽm nhúng nóng. ·Vòng đệm phẳng: Q235/mạ kẽm; phân phối áp lực và ngăn ngừa trầy xước.

·Vòng đệm lò xo/đai ốc khóa: Ngăn ngừa sự lỏng lẻo do rung động (bắt buộc đối với khu vực mái/tải trọng gió).

3) Phụ kiện điều chỉnh/kết nối (tùy chọn dựa trên yêu cầu)

·Turnbuckles (bộ điều chỉnh thanh giằng): Loại đầu càng hoặc thân kín; rèn từ thép 45 #, mạ kẽm nhúng nóng; phạm vi điều chỉnh: ±50–150mm.

·Tấm vấu/tấm kết nối: Q235B/Q355B; độ dày ≥10mm; mạ kẽm nhúng nóng; để kết nối với xà gồ/dầm/cột.

·Bộ bảo vệ ren: Ngăn ngừa hư hỏng hoặc ăn mòn ren trong quá trình vận chuyển/lắp đặt.

·Ống chống (đối với thanh nén): Ống thép φ42/48 có thanh giằng bên trong; đảm bảo sự ổn định khi nén.

III. Tổng quan nhanh về các thông số chính

·Vật liệu: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Độ bền kéo: ≥400MPa (Q235) / ≥470MPa (Q355).

·Sơn mạ kẽm: ≥85μm (ngoài trời), ≥100μm (ven biển).

·Thông số chung: φ12 (M12), chiều dài 1–6m.

IV. Kịch bản ứng dụng điển hình

·Lợp mái nhà xưởng: Thanh giằng thẳng (giữa xà gồ) + thanh giằng chéo (cản gió) + chốt xoay (điều chỉnh lực căng).

·Tấm ốp tường: Thanh giằng chéo cho dầm tường; ngăn ngừa sự phồng lên của bức tường hoặc sự dịch chuyển sang một bên.

·Hệ thống lắp đặt PV: Thanh giằng dọc/ngang; tăng cường sự ổn định chống lại tải trọng gió và tuyết. Ưu điểm cốt lõi

1. Chống gỉ và ăn mòn: Lớp mạ kẽm giúp chúng phù hợp với điều kiện hoạt động ngoài trời và ẩm ướt.

2. Độ bền kéo cao: Hạn chế hiệu quả sự lắc lư của xà gồ và tăng cường độ cứng kết cấu tổng thể.

3. Độ dài có thể điều chỉnh: Độ dài có thể được tinh chỉnh tại chỗ, đảm bảo khả năng thích ứng lắp đặt cao.

4. Hiệu quả: Nhẹ và tiết kiệm chi phí, tạo điều kiện cho việc lắp đặt hàng loạt thuận tiện.

Điểm nổi bật khác biệt

I. So sánh với thanh giằng thép đen/sơn

1. Chống ăn mòn và thời tiết vượt trội

Trải qua mạ kẽm nhúng nóng toàn diện; lớp phủ dày, liên kết bằng kim loại ngăn chặn độ ẩm và phun muối, cho phép sử dụng lâu dài trong môi trường ngoài trời, ẩm ướt hoặc ven biển. Ngược lại, các bộ phận bằng thép đen tiêu chuẩn dễ bị rỉ sét và lớp sơn phủ bị bong tróc hoặc bong tróc, đòi hỏi phải loại bỏ rỉ sét và sơn lại thường xuyên — dẫn đến chi phí bảo trì cao.

2. Tuổi thọ dài hơn

Tuổi thọ sử dụng vượt quá 20 năm trong điều kiện bình thường—vượt xa các bộ phận được sơn (3–5 năm)—khiến chúng trở nên lý tưởng cho các kết cấu thép cố định ngoài trời như nhà xưởng và hệ thống lắp đặt quang điện.

3. Tính toàn vẹn bề mặt tuyệt vời

Lớp mạ kẽm có khả năng chống mài mòn, chống va đập, giảm thiểu hư hỏng trong quá trình vận chuyển và lắp đặt. Các ren có khả năng chống gỉ và chống kẹt, đảm bảo tháo gỡ trơn tru trong quá trình bảo trì sau này.

4. Ngoại hình đồng đều và kiểm tra dễ dàng

Có lớp hoàn thiện màu xám bạc nhất quán, cho phép dễ dàng nhận biết trực quan các thông số kỹ thuật và chất lượng tại chỗ.

II. So với thanh giằng bằng thép không gỉ

1. Tỷ lệ chi phí/hiệu suất vượt trội

Chi phí mua sắm thấp hơn đáng kể so với thanh giằng bằng thép không gỉ; trong điều kiện ăn mòn tiêu chuẩn, hiệu suất tổng thể có thể so sánh được, giúp giảm đáng kể chi phí dự án.

2. Tính chất cơ học ổn định

Được sản xuất chủ yếu từ thép Q235B/Q355B; cường độ và độ dẻo dai đáp ứng yêu cầu chịu kéo cho kết cấu thép, đảm bảo khả năng chịu tải và chống biến dạng đáng tin cậy.

3. Khả năng thích ứng xử lý cao

Độ dài và luồng có thể tùy chỉnh; tương thích với các phụ kiện như chốt xoay và ống đệm, mang lại sự linh hoạt cho việc lắp đặt, căn chỉnh và căng tại chỗ.

III. Ưu điểm độc đáo

1. Cấu trúc đơn giản và chịu lực tập trung: Chủ yếu chịu tải kéo; nhẹ và tiết kiệm không gian; hạn chế một cách hiệu quả sự dịch chuyển ngang của xà gồ và dầm tường, tăng cường độ ổn định kết cấu tổng thể; đóng vai trò là thành viên chịu lực đơn giản, hiệu quả trong kết cấu thép.

2. Hệ thống hỗ trợ toàn diện: Tương thích với bộ phụ kiện đầy đủ—chẳng hạn như đai ốc mạ kẽm, vòng đệm, chốt xoay và tấm lót—có các phương pháp xử lý chống ăn mòn phù hợp để ngăn ngừa ăn mòn điện và đảm bảo bảo vệ đồng nhất.

3. Lắp đặt thuận tiện: Thiết kế ren hai đầu cho phép tinh chỉnh độ căng và căn chỉnh bằng đai ốc, mang lại hiệu quả cao trong quá trình thi công và điều chỉnh.

IV. Hạn chế ngắn gọn

1. Hiệu suất trong môi trường khắc nghiệt: Khả năng chống ăn mòn kém hơn thép không gỉ trong môi trường có tính ăn mòn cao hoặc axit/kiềm mạnh.

2. Giá thành: Đơn giá cao hơn thanh giằng sắt đen tiêu chuẩn nên mức đầu tư ban đầu cao hơn một chút.

V. Tóm tắt tuyển chọn

· Môi trường trong nhà khô ráo, kết cấu tạm thời hoặc kiểm soát chi phí nghiêm ngặt → Chọn thanh giằng bằng thép đen hoặc sơn.

· Các vị trí ngoài trời/tiếp xúc, khu vực ven biển, điều kiện ăn mòn tiêu chuẩn hoặc nhu cầu hoạt động lâu dài, không cần bảo trì → Ưu tiên các thanh giằng bằng thép mạ kẽm.

· Môi trường hóa chất có độ ăn mòn cao hoặc yêu cầu độ sạch cao → Chọn thanh giằng bằng thép không gỉ.

Quy trình thi công tại chỗ

Thanh giằng bằng thép mạ kẽm dùng cho giằng kết cấu có thể áp dụng cho: Thanh giằng xà gồ nhà máy, thanh giằng tường, thanh giằng gắn PV và thanh giằng điều chỉnh bằng khóa xoay. Vật liệu cơ bản thường là thép tròn mạ kẽm nhúng nóng Q235B/Q355B; lắp đặt tuân thủ các tiêu chuẩn kết cấu thép.

I. Chuẩn bị thi công

1. Kiểm tra vật liệu: Xác minh thông số kỹ thuật về đường kính, chiều dài và ren của thanh giằng; kiểm tra lớp phủ mạ kẽm chắc chắn và đảm bảo các sợi không có vết lõm, rỉ sét hoặc các phần bị bong tróc; đảm bảo các phụ kiện (đai ốc mạ kẽm, vòng đệm phẳng, vòng đệm lò xo, chốt xoay, tấm lót) ở tình trạng tốt. Nghiêm cấm trộn lẫn các phụ kiện có thông số kỹ thuật hoặc quy trình sản xuất khác nhau.

2. Chuẩn bị dụng cụ: Cờ lê, ổ cắm, thước dây, quả dọi, búa cầm tay; để điều chỉnh thanh giằng, chuẩn bị xà beng và cờ lê căng; đảm bảo có đầy đủ thiết bị an toàn khi làm việc trên cao. 3. Thẩm tra nền móng: Đảm bảo các tấm liên kết và các lỗ/đường kính khoan trước dầm, cột, xà gồ, dầm tường đúng bản vẽ; đảm bảo các thành phần được định vị chính xác và được cố định tạm thời an toàn.

4. Tóm tắt kỹ thuật: Xác định rõ ràng các yêu cầu về bố cục, độ dốc và độ căng của thanh giằng, phân biệt các thông số kỹ thuật lắp đặt cho thanh giằng thẳng, thanh giằng chéo và thanh giằng có khóa xoay.

II. Quy trình cài đặt và các điểm chính hoạt động

(A) Thanh giằng ren hai đầu tiêu chuẩn (thanh giằng thẳng/chéo)

1. Lắp vào: Luồn cả hai đầu của thanh giằng qua các lỗ khoan trước trên các bộ phận theo tuần tự, đảm bảo thanh vẫn thẳng mà không bị xoắn hoặc xoắn.

2. Vị trí đặt phụ kiện: Lắp các bộ phận theo thứ tự vòng đệm phẳng → vòng đệm lò xo → đai ốc; sắp xếp xen kẽ vết nứt trong vòng đệm lò xo để đảm bảo hiệu quả chống lỏng.

3. Siết chặt ban đầu: Siết chặt đai ốc đối xứng ở cả hai đầu để tạo lực căng cơ bản và loại bỏ tình trạng lỏng lẻo ở các bộ phận.

4. Siết chặt lần cuối: Siết chặt theo từng giai đoạn, tác dụng lực đồng thời ở cả hai đầu để đảm bảo độ căng đồng đều và độ thẳng tổng thể; không siết chặt hoàn toàn từng bên một, vì điều này gây ra sai lệch thành phần và tập trung ứng suất cục bộ.

5. Căn chỉnh: Kiểm tra độ thẳng và độ nghiêng bằng cách sử dụng dây dọi hoặc dây căn chỉnh; tinh chỉnh vị trí đai ốc khi cần thiết.

(B) Thanh giằng khóa xoay (loại có thể điều chỉnh được)

1. Nối cả hai đầu của thanh giằng với các nút cấu trúc và lắp lỏng các đai ốc.

2. Xoay thân khóa xoay để điều chỉnh độ căng, kiểm soát độ kín tổng thể để đảm bảo hình dạng kết cấu và độ thẳng đứng đáp ứng các thông số kỹ thuật thiết kế.

3. Sau khi điều chỉnh, hãy khóa các đai ốc chống lỏng ở cả hai bên của chốt xoay để tránh bị xoay hoặc lỏng trong quá trình vận hành.

4. Đối với các nhóm thanh giằng song song, hãy đảm bảo độ căng ổn định và phân bổ tải trọng cân bằng.

(C) Lắp đặt bằng ống đệm

Luồn thanh giằng xuyên qua mặt trong của ống đệm thép; lắp vòng đệm và đai ốc vào các phần ren nhô ra từ cả hai đầu. Đảm bảo ống đệm vừa khít với các bộ phận (theo chiều dọc hoặc chiều ngang) mà không bị nghiêng hoặc để lại khoảng trống.

III. Yêu cầu xây dựng theo địa điểm

1. Thanh giằng xà gồ mái: Các thanh giằng ngang phải giữ thăng bằng, các thanh giằng chéo phải lắp đúng các góc thiết kế; tất cả các thanh giằng phải được căng và căng để loại bỏ hiện tượng chùng và tăng cường độ ổn định tổng thể của xà gồ.

2. Thanh giằng tường: Lắp đặt tuần tự từ trên xuống dưới đồng thời khống chế độ thẳng đứng của các bộ phận tường; đảm bảo thanh giằng không cản trở cửa ra vào, cửa sổ hoặc tấm ốp.

3. Kết nối góc và đầu cuối: Đảm bảo tất cả các phụ kiện đều hoàn chỉnh, thực hiện các biện pháp chống nới lỏng kép và gia cố thêm ở những khu vực chịu tải trọng gió lớn.

IV. Kiểm tra và bảo vệ công việc đã hoàn thành

1. Kiểm tra bằng mắt: Thanh giằng phải thẳng, không bị cong và lớp mạ kẽm không được hư hỏng nhiều; các phụ kiện phải hoàn chỉnh, với các đai ốc được siết chặt hoàn toàn và vòng đệm lò xo được nén hoàn toàn.

2. Kiểm tra chức năng: Bộ phận lắp ráp phải không bị lỏng lẻo, lung lay; kích thước kết cấu và góc nghiêng phải phù hợp với bản vẽ.

3. Bảo vệ công trình hoàn thiện: Cấm dẫm lên, va chạm, gây bỏng khi hàn vào thanh giằng hoặc lớp mạ kẽm; ngăn ngừa ô nhiễm vữa hoặc dầu trên các khu vực có ren.

4. Sửa chữa kịp thời các vết xước cục bộ trên lớp mạ kẽm bằng cách sơn lớp sơn giàu kẽm để khôi phục khả năng chống ăn mòn.

V. Cấm xây dựng

1. Nghiêm cấm bỏ qua vòng đệm phẳng hoặc vòng đệm lò xo, lắp đặt bộ phụ kiện không đầy đủ hoặc trộn vào các phụ kiện không mạ kẽm.

2. Cấm ép, xoắn hoặc sử dụng ngọn lửa để làm thẳng các thanh giằng để tránh hư hỏng vật liệu hoặc hỏng lớp mạ kẽm.

3. Không sử dụng thanh giằng có ren bị hư hỏng, lớp mạ kẽm bị bong tróc nghiêm trọng hoặc bị biến dạng/uốn cong.

4. Nghiêm cấm siết chặt đai ốc để tránh bị tuột ren hoặc biến dạng thành phần.

5. Thực hiện các biện pháp bảo vệ khi thi công ngoài trời trong thời tiết mưa gió để chống rỉ sét do đọng nước kéo dài trên ren.

Các thông số hiệu suất chính của thanh giằng thép mạ kẽm cho giằng kết cấu

Tiêu chuẩn: GB/T 700, GB/T 13912, GB 50017

I. Vật liệu cơ bản và tính chất cơ học

1. Vật liệu thông dụng

· Tiêu chuẩn: Q235B; Nhiệm vụ nặng nề / nhịp dài: Q355B

2. Chỉ báo cơ học

3. Thông số kỹ thuật của thanh: Đường kính thông thường: φ8, φ10, φ12, φ14, φ16 mm; Chiều dài: Tùy chỉnh theo bản vẽ (tiêu chuẩn 1–6m); Dung sai chiều dài: ± 5 mm

II. Thông số chủ đề

1. Thông số ren: Phù hợp với đường kính thép tròn (M8, M10, M12, M14, M16)

2. Loại ren: Ren ngoài hai đầu; chiều dài ren ở mỗi đầu bằng 2–3 lần đường kính danh nghĩa

3. Độ chính xác của ren: 6g; vừa vặn, chống co giật

III. Đặc tính lớp phủ mạ kẽm (ưu tiên mạ kẽm nhúng nóng)

1. Độ dày lớp phủ

· Tiêu chuẩn sử dụng ngoài trời: ≥70 μm

· Môi trường ven biển/có tính ăn mòn cao: ≥85 μm

2. Độ bám dính: Liên kết luyện kim; không bong tróc hay bong tróc khi va chạm

3. Khả năng chống ăn mòn: Thử nghiệm phun muối ≥500 h; tuổi thọ > 20 năm trong điều kiện ngoài trời bình thường

IV. Thông số phụ kiện

1. Lớp hạt: Lớp 4,8 / Lớp 8; mạ kẽm nhúng nóng (cùng chất liệu); độ chính xác phù hợp với chủ đề

2. Máy giặt phẳng: Chất liệu Q235, mạ kẽm nhúng nóng; phân phối áp lực tiếp xúc; bảo vệ sơn/lớp phủ thành phần

3. Vòng đệm lò xo: ​​Độ đàn hồi cao; được sử dụng chủ yếu ở những khu vực có độ rung cao hoặc gió lớn để tránh bị lỏng

4. Turnbuckle (Có thể điều chỉnh): Chất liệu: Thép rèn 45 #, mạ kẽm nhúng nóng hoàn toàn; phạm vi điều chỉnh tiêu chuẩn: ±50–150 mm mm

V. Thông số sử dụng và cài đặt

1. Chế độ tải: Được thiết kế chỉ cho tải kéo; nghiêm cấm việc tiếp xúc với lực nén, uốn cong hoặc tải trọng ngang.

2. Yêu cầu lắp đặt: Thanh giằng phải thẳng, không bị xoắn, xoắn; đai ốc ở hai đầu phải được siết chặt đối xứng.

3. Phù hợp với môi trường: Phạm vi nhiệt độ hoạt động từ -20°C đến 80°C; tránh tiếp xúc kéo dài với axit mạnh hoặc kiềm mạnh.

VI. Đặc điểm bổ sung

1. Bề mặt hoàn thiện: Màu xám bạc mờ trong suốt với màu sắc đồng nhất; chống mài mòn và va đập.

2. Khả năng tái sử dụng: Lớp phủ ren mạ kẽm cung cấp khả năng bôi trơn vốn có, ngăn chặn việc lắp ráp bị kẹt hoặc tuột ren trong quá trình tháo gỡ để bảo trì.
