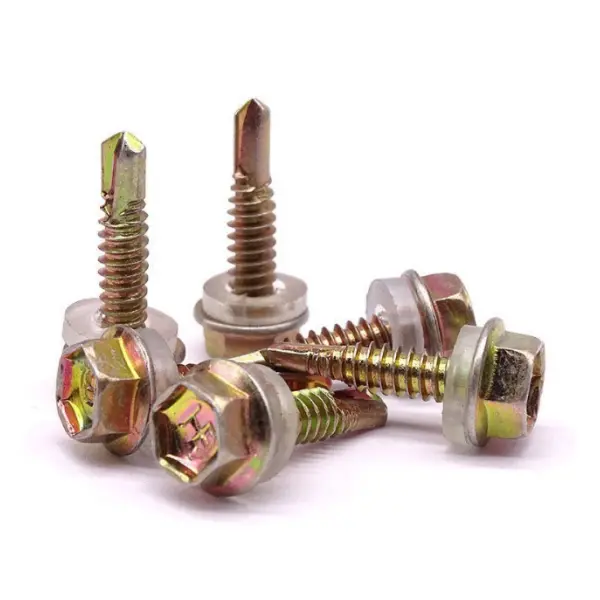

Vít tự khai thác cho hệ thống ốp thép

Vít tự khai thác cho hệ thống ốp thép được thiết kế đặc biệt cho vỏ bọc công trình kết cấu thép, bao gồm tấm lợp, tấm ốp tường và các bộ phận trang trí (như góc chớp và góc).

Chất liệu: Thép carbon trung bình (1022) hoặc thép không gỉ (410/304); được xử lý nhiệt và hoàn thiện bằng mạ kẽm hoặc lớp phủ composite.

Chức năng cốt lõi: Loại bỏ nhu cầu khoan trước; thực hiện khoan, khai thác và buộc chặt trong một bước duy nhất. Thích hợp để kết nối các tấm kim loại mỏng (0,5–6mm), như thép mạ màu, tôn mạ kẽm, xà gồ thép khổ nhẹ.

Đầu: Đầu máy giặt hình lục giác; tương thích với trình điều khiển ổ cắm hoặc cờ lê điện; cung cấp khả năng chống mô-men xoắn cao và ngăn ngừa trượt.

Điểm: Mũi khoan tích hợp (mũi khoan xoắn thu nhỏ) có me loại bỏ phoi; có khả năng khoan trực tiếp xuyên qua tấm thép.

Sợi chỉ: Sợi thô (14 TPI); cung cấp khả năng tự khai thác mạnh mẽ và lực kẹp cao.

Bề mặt hoàn thiện: Mạ kẽm nhúng nóng, kẽm màu hoặc Dacromet; chống ăn mòn và thích hợp cho việc sử dụng ngoài trời.

Cấu hình sản phẩm

Bộ lắp ráp tiêu chuẩn bao gồm thân vít và vòng đệm kín chống thấm nước (được lắp ráp sẵn); sẵn sàng để sử dụng ngay tại chỗ mà không cần lắp đặt máy giặt thủ công.

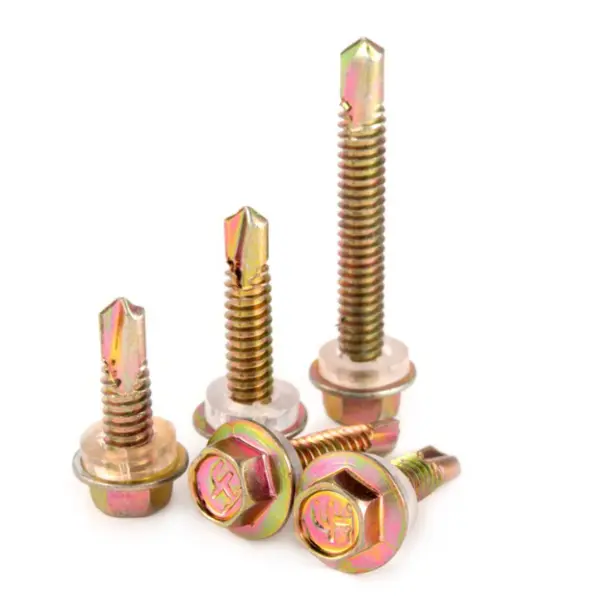

1) Thân vít (Thành phần lõi)

Loại đầu: Đầu máy giặt hình lục giác; cung cấp khả năng chịu tải cao và vừa vặn, an toàn. Thông số kỹ thuật (Chung):

o Đường kính: 5.5mm (#12), 6.3mm (#14)

o Chiều dài: 25–150mm (phải xuyên qua tấm panel và lớp cách nhiệt, có độ sâu ≥25mm vào xà gồ)

Mũi khoan: ST4.2–ST6.3, tương ứng với các độ dày tấm thép khác nhau.

2) Vòng đệm kín (Quan trọng cho việc chống thấm; được lắp ráp sẵn/tích hợp)

Cấu tạo: Vòng đệm composite gồm vòng đệm kim loại (thép mạ kẽm/thép không gỉ) + Cao su EPDM.

Chức năng: Chống thấm, chống rò rỉ, chống lão hóa và chống chịu thời tiết (phạm vi hoạt động: -40°C đến 120°C).

Kích thước: Đường kính ngoài ≥19mm; cung cấp một khu vực tiếp xúc lớn để niêm phong đáng tin cậy. 3) Các công cụ cần thiết (Cần thiết cho việc cài đặt)

Trình điều khiển: ổ cắm lục giác 1/4” (8mm/10mm); cờ lê tác động không dây hoặc máy khoan điện

Dụng cụ phụ trợ: Thước thủy, thước dây, dây an toàn (làm việc trên cao)

Các thông số hiệu suất chính

Độ bền kéo: ≥450 MPa

Độ cứng bề mặt: HRC 35–45 (điểm khoan cứng, lõi cứng)

Cường độ kéo ra: ≥8700 N (Q235, thép tấm 4mm)

Mô-men xoắn: ≥10,9 Nm

Khả năng chống phun muối: ≥500 giờ (mạ kẽm nhúng nóng)

Độ dày tấm áp dụng: 0,5–6 mm (tùy thuộc vào thông số điểm khoan)

Kịch bản ứng dụng điển hình

Tấm lợp: Cố định tôn mạ màu vào xà gồ thép (chống gió thổi và chống thấm)

Tấm ốp tường: Cố định tấm thép mạ màu vào dầm tường/xà gồ

Viền/Nhấp nháy: Cố định gờ gờ, mái hiên và viền góc cửa/cửa sổ

Các loại khác: Hệ thống lắp đặt quang điện (PV), ống dẫn khí và vỏ bọc tòa nhà bằng thép khổ nhẹ

Ưu điểm chính của vít tự khai thác cho hệ thống ốp thép

1. Loại bỏ các bước khoan trước và khai thác; lắp đặt nhanh chóng và tiết kiệm lao động

2. Gắn kết chặt chẽ; khả năng chống nới lỏng và tách ra

3. Tương thích với nhiều vật liệu khác nhau; rất linh hoạt

4. Kích thước nhỏ gọn; thích hợp để kết nối các thành phần có thành mỏng và nhẹ

Sự khác biệt

So sánh: Vít tự ren đầu nhọn tiêu chuẩn, bu lông tiêu chuẩn và đinh tán mù

I. Điểm khác biệt chính

1. Tích hợp khoan và buộc chặt; hiệu quả lắp đặt cực cao

Có cấu trúc cắt điểm khoan tích hợp; loại bỏ sự cần thiết phải khoan trước hoặc khai thác. Khoan, ren và buộc chặt được hoàn thành trong một bước duy nhất, giảm đáng kể các bước quy trình—lý tưởng cho việc lắp đặt vỏ bọc quy mô lớn trên các công trường xây dựng.

2. Đầu mặt bích lục giác; lực kẹp mạnh mà không bị trượt

Kết hợp bộ truyền động lục giác bên ngoài với mặt bích, cho phép sử dụng mô-men xoắn cao bằng cờ lê điện. Bề mặt chịu lực lớn giảm thiểu nguy cơ đứt ren hoặc cắt đầu, giúp nó phù hợp với các điều kiện liên quan đến rung động hoặc áp lực gió trong kết cấu thép.

3. Máy giặt composite tích hợp; niêm phong chống thấm tuyệt vời

Được lắp ráp sẵn tại nhà máy với các bộ phận kim loại và EPDM. Vòng đệm cao su tổng hợp: Vừa khít với bề mặt tấm sau khi siết chặt; khả năng chống lão hóa và nhiệt độ khắc nghiệt; ngăn chặn rò rỉ nước tại nguồn; được thiết kế đặc biệt để chống thấm cho hệ thống vỏ bọc tòa nhà.

4. Vật liệu cứng, thích hợp cho các kết nối kim loại

Làm cứng hoàn toàn với độ cứng bề mặt cao; có khả năng khoan đáng tin cậy xuyên qua các tấm thép mạ màu 0,5–6mm và các phần thép mạ kẽm; độ bền cân bằng đảm bảo khả năng chống gãy hoặc tuột ren trong quá trình lắp đặt, mang lại khả năng chịu tải vượt trội so với vít tự khai thác tiêu chuẩn.

5. Chống ăn mòn và thời tiết, thích hợp với môi trường ngoài trời

Có các phương pháp xử lý bề mặt tiêu chuẩn như mạ kẽm màu, mạ kẽm nhúng nóng hoặc phủ Dacromet; cung cấp khả năng chống phun muối và rỉ sét tuyệt vời; bền để sử dụng lâu dài trong các cơ sở công nghiệp ngoài trời hoặc ven biển; lý tưởng cho các ứng dụng bao bọc kết cấu thép ngoài trời.

6. Sự tham gia của sợi chỉ mạnh mẽ, có khả năng chống gió và nới lỏng

Ren tự taro thô chuyên dụng đảm bảo bám chặt với xà gồ thép; cung cấp khả năng chống kéo và trượt tuyệt vời; chịu được tải trọng gió mạnh trên mái nhà và chống lại sự lỏng lẻo theo thời gian.

II. So sánh với các loại dây buộc khác (hạn chế)

1. Vs. vít tự ren đầu nhọn tiêu chuẩn: Giá thành đơn vị cao hơn; không phù hợp với chất nền phi kim loại như gỗ hoặc nhựa.

2. Vs. bu lông tiêu chuẩn: Khả năng chịu tải thấp hơn; không thể sử dụng cho các mối nối chịu lực kết cấu chính; chỉ thích hợp cho các hệ thống bao bọc và kết nối tấm mỏng.

3. Vs. đinh tán mù: Cho phép tháo rời và bảo trì nhiều lần (không giống như đinh tán sử dụng một lần); tuy nhiên, khả năng chống địa chấn và khả năng chịu biến dạng lặp đi lặp lại thấp hơn so với các ốc vít kết cấu cường độ cao.

Quá trình cài đặt tại chỗ

Vít tự khai thác cho hệ thống ốp thép Các tình huống áp dụng: Tấm lợp nhà xưởng, tấm ốp tường (tấm thép mạ màu), đèn chớp và viền góc, hệ thống vỏ thép khổ nhẹ, v.v.; việc lắp đặt tuân theo các thông số kỹ thuật chung cho việc xây dựng vỏ bọc kết cấu thép.

I. Chuẩn bị thi công

1. Kiểm tra vật liệu

Xác minh thông số kỹ thuật, chiều dài và lớp phủ chống ăn mòn; kiểm tra các vòng đệm composite được lắp ráp sẵn để đảm bảo chúng còn nguyên vẹn và không bị bong ra hoặc nứt; phân biệt các thông số kỹ thuật điểm khoan để phù hợp với tổng độ dày của tấm.

2. Chuẩn bị dụng cụ

Trình điều khiển ổ cắm lục giác, cờ lê điện có tốc độ thay đổi / Chuẩn bị máy khoan điện cầm tay, điều chỉnh trước cài đặt tốc độ và mô-men xoắn; cũng chuẩn bị thước dây, bút đánh dấu và một con dao tiện ích.

3. Chuẩn bị bề mặt nền

Đảm bảo bề mặt của các tấm và xà gồ không có mảnh vụn, rỉ sét hoặc lồi lõm; đảm bảo các mối nối chồng lên nhau của tấm được nhẵn và bề mặt của tấm không bị cong vênh.

4. Bố cục và định vị

Kẻ đường nét theo bản vẽ để xác định khoảng cách vít, đảm bảo căn chỉnh theo chiều ngang và chiều dọc.

II. Hoạt động định vị và buộc chặt

1. Căn chỉnh và lắp các tấm lại với nhau, cố định chúng tạm thời để đảm bảo chiều rộng chồng lên nhau đáp ứng các thông số kỹ thuật thiết kế.

2. Tạo áp lực vuông góc với bề mặt tấm trong khi khoan; duy trì sự liên kết theo chiều dọc—nghiêm cấm nghiêng hoặc vặn vít theo một góc.

3. Khoan và siết chặt với tốc độ ổn định, để đầu mũi tự khoan xuyên qua tấm và xà gồ; tránh lực đột ngột hoặc quá mạnh để tránh làm gãy đầu mũi khoan hoặc làm biến dạng tấm.

4. Tiêu chuẩn buộc chặt: Mặt bích phải nén vòng đệm composite sao cho gioăng cao su được nén đều và hơi nở ra phía ngoài; không vặn quá chặt, vì điều này có thể làm nứt miếng đệm cao su hoặc khiến bề mặt bảng bị lõm và rò rỉ.

5. Trình tự lắp đặt: Tiến hành từ giữa nhịp về phía cả hai đầu và từ giữa ra ngoài để giảm thiểu ứng suất tích tụ trong các tấm.

III. Các điểm lắp đặt chính cho các khu vực khác nhau

1. Đối với tấm lợp, định vị vít trên đỉnh các tôn; cấm vít vào máng (vì điều này dẫn đến tích tụ và rò rỉ nước); khoảng cách... Tuân thủ nghiêm ngặt các bản vẽ, đặc biệt chú trọng đến việc tăng mật độ dây buộc xung quanh sườn núi, mái hiên và máng xối.

2. Lắp đặt các tấm tường thẳng đứng từ trên xuống dưới; tăng mật độ vít ở các mối nối chồng lên nhau để đảm bảo kín nước.

3. Áp dụng dây buộc kép tại các điểm viền, góc nhấp nháy và điểm đóng, bằng các vít phân bổ đều ở cả hai bên của góc để tránh bị cong mép hoặc rò rỉ nước.

IV. Kiểm tra và bảo vệ công việc đã hoàn thành

1. Kiểm tra trực quan toàn diện: Đảm bảo các vít thẳng đứng và cách đều nhau, đồng thời các vòng đệm còn nguyên vẹn và được đặt đúng vị trí.

2. Đảm bảo bề mặt của bảng không có vết lõm hoặc vết trầy xước đáng kể và các lớp đệm chồng lên nhau còn nguyên vẹn.

3. Cấm dẫm lên, cạy hoặc đập vào các khu vực đã hoàn thiện để tránh bị lỏng vít hoặc hỏng phớt.

4. Ngay lập tức thay thế hoặc làm lại bất kỳ vòng đệm hoặc vít bị lệch nào bị hỏng.

V. Cấm xây dựng

1. Không tháo hoặc thay thế vòng đệm composite nguyên bản; lắp đặt mà không có vòng đệm đều bị nghiêm cấm.

2. Không vặn vít theo một góc hoặc vặn quá chặt với mô-men xoắn quá lớn vì điều này có thể gây rò rỉ hoặc gãy vít.

3. Không sử dụng vít có mũi khoan bị mòn hoặc ren bị hỏng.

4. Tránh lắp đặt ngoài trời khi trời mưa hoặc khi bề mặt bảng điều khiển bị ướt.

Các thông số hiệu suất chính của vít tự khai thác cho hệ thống ốp thép

I. Vật liệu nền và xử lý bề mặt

1. Vật liệu cơ bản: Thép tiêu chuẩn 1022 Thép carbon trung bình (được tôi cứng); Thép không gỉ 410/304 cho môi trường ăn mòn cao

2. Xử lý nhiệt: Làm cứng xuyên suốt (bề mặt cứng, lõi cứng)

3. Chống ăn mòn bề mặt: Mạ kẽm màu, mạ kẽm nhúng nóng, Dacromet, photphat

4. Vòng đệm phù hợp: Mặt sau bằng thép mạ kẽm + Cao su EPDM (con dấu chịu được thời tiết)

II. Độ cứng và tính chất cơ học

1. Độ cứng bề mặt: HRC 35–45 (đảm bảo khả năng khoan, chống gãy đầu tip)

2. Độ bền kéo: ≥450 MPa

3. Mô-men xoắn cực đại: ≥10,9 N·m (thông số kỹ thuật tiêu chuẩn)

4. Khả năng kéo ra (khớp với tôn 0,5–4mm + xà gồ): ≥8700 N

III. Thông số kỹ thuật và thông số chủ đề

1. Kích thước danh định phổ biến: ST5.5, ST6.3 (chính thống cho các công trình kỹ thuật)

2. Loại sợi: Sợi tự khai thác thô; hồ sơ sắc nét, độ bám chắc chắn

3. Loại điểm khoan: Điểm tự khoan tiêu chuẩn; thích hợp cho độ dày tấm 0,5–6 mm

IV. Thông số máy giặt niêm phong

1. Nhiệt độ hoạt động: -40°C đến 120°C; chống lão hóa ở nhiệt độ cao / thấp

2. Hiệu suất: Không thấm nước, hấp thụ sốc, ngăn ngừa hư hỏng tấm; tuổi thọ ≥10 năm

3. Kết cấu: Được lắp ráp sẵn thành một khối duy nhất tại nhà máy; không thể tháo rời

V. Thông số chống ăn mòn và chống chịu thời tiết

1. Kẽm màu: Khả năng chống phun muối ≥200 h; thích hợp cho khu vực nhà máy trong nhà/khô

2. Mạ kẽm nhúng nóng / Dacromet: Khả năng chống phun muối ≥500 h; thích hợp cho môi trường ngoài trời, ẩm ướt và ven biển

VI. Thông số cài đặt và sử dụng

1. Yêu cầu buộc chặt: Vòng đệm phải được nén đều; tránh siết quá chặt để tránh nứt cao su hoặc lõm bề mặt tấm

2. Độ sâu khoan: Sau khi xuyên qua tấm màu độ bám hiệu quả vào xà gồ thép phải ≥25 mm

3. Ứng dụng: Kết nối các tấm ốp mỏng (tấm lợp, tấm tường, tấm chớp/trang trí); không được sử dụng trong các mối nối kết cấu chịu lực chính
