Cột thép tròn

Cột thép tròn là thành phần kết cấu chịu lực thẳng đứng chủ yếu bao gồm các ống thép rỗng hình tròn. Trong các ứng dụng kỹ thuật, chúng chủ yếu chịu được lực nén dọc trục đồng thời có khả năng chịu được mômen uốn, mômen xoắn và các tải trọng kết hợp khác tùy thuộc vào cấu hình kết cấu. Các cột này có thể được chế tạo bằng các ống thép tròn liền mạch hoặc hàn; các thông số cụ thể như đường kính ống, độ dày thành, cấp vật liệu và chi tiết kết nối—được xác định dựa trên tải trọng thiết kế, nhịp, chiều cao tòa nhà, điều kiện lắp đặt và môi trường sử dụng. Việc cung cấp sản phẩm vượt ra ngoài thân ống để bao gồm một hệ thống toàn diện các bộ phận, chẳng hạn như tấm đế, tấm nắp, chất làm cứng, tay đỡ, tấm bản mã, mặt bích, tấm kết nối, bu lông cường độ cao và phụ kiện nâng.

Kỹ thuật tùy chỉnh kết hợp với cấu hình kết nối hoàn chỉnh để đáp ứng nhu cầu đa dạng của các dự án kết cấu thép:

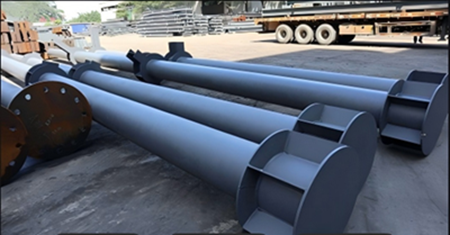

Cột thép tròn được chế tạo theo chiều dài cụ thể và các chi tiết liên kết dựa trên bản vẽ kết cấu thi công. Hệ thống bao gồm thân ống chính, các kết nối đầu trên và dưới, các phụ kiện kết nối và các bộ phận phụ trợ, được tổ chức thành năm mô-đun: thân cột, giao diện chân cột/móng, kết nối nắp cột, kết nối dầm với cột và các phụ kiện phụ. Thông số kỹ thuật thường được ký hiệu là φD×t×L, trong đó D đại diện cho đường kính ngoài, t độ dày thành và L là chiều dài thành phần (ví dụ: φ219×8×6000 biểu thị đường kính ngoài là 219 mm, độ dày thành 8 mm và chiều dài 6000 mm). Đường kính ngoài tiêu chuẩn bao gồm φ89, 114, 165, 219, 273, 325, 426, 530, 630 và các kích thước lớn hơn, với độ dày thành có thể lựa chọn dựa trên yêu cầu của dự án.

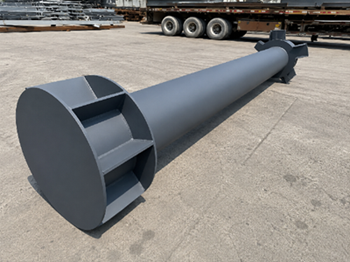

Đối với các cột cực dài, chế tạo phân đoạn có thể được sử dụng để đáp ứng các hạn chế về vận chuyển, nâng hạ và thi công tại chỗ, với các kết nối được thực hiện thông qua mặt bích hoặc mối hàn. Đế cột có thể được gắn các tấm đế, bu lông neo, miếng chêm và các bộ phận san lấp mặt bằng tùy thuộc vào loại móng; đỉnh cột có thể được trang bị tấm nắp, giá đỡ kết nối hoặc mặt bích; và các kết nối dầm với cột có thể kết hợp với rầm, tấm bản mã, tấm kết nối hoặc kẹp—như được chỉ định trong bản vẽ—để kết nối cột hình ống với các kết cấu phía trên như dầm thép, giàn hoặc khung không gian.

Ưu điểm chính và điểm bán hàng của cột kết cấu thép tròn:

1. Phân phối tải trọng cân bằng, tăng cường độ ổn định kết cấu

Mặt cắt ngang hình tròn đảm bảo phân bổ tải trọng đồng đều theo mọi hướng, khiến nó trở nên lý tưởng cho các điều kiện nén dọc trục và tải trọng đa hướng.

2. Ngoại hình bóng bẩy, thẩm mỹ

Cấu hình cong, mịn mang đến vẻ ngoài tinh tế, cân bằng khả năng chịu tải của kết cấu với tính thẩm mỹ kiến ​​trúc tổng thể.

3. Khả năng cản gió thấp, thích hợp cho các dự án ngoài trời

Cấu trúc hình tròn giảm thiểu sức cản của gió, khiến nó phù hợp với các công trình ngoài trời như mái che, giàn che và sân vận động.

4. Cấu trúc rỗng, vận chuyển và nâng hạ thuận tiện

Tối ưu hóa sự cân bằng giữa khả năng chịu tải và trọng lượng bản thân đồng thời đáp ứng yêu cầu thiết kế, thuận tiện cho việc vận chuyển, nâng hạ và lắp đặt tại chỗ.

5. Tùy chọn chống ăn mòn linh hoạt cho môi trường phức tạp

Hỗ trợ nhiều phương pháp xử lý chống ăn mòn khác nhau—chẳng hạn như phun sơn và mạ kẽm nhúng nóng—cho phép tạo ra các giải pháp phù hợp với các môi trường cụ thể như môi trường ẩm ướt hoặc ngoài trời.

6. Tùy chỉnh dựa trên bản vẽ, điều chỉnh dự án linh hoạt

Các thông số kỹ thuật có thể tùy chỉnh—bao gồm đường kính ngoài, độ dày thành, chiều dài, tấm kết nối, tấm đế và các bộ phận nhúng—đáp ứng nhu cầu đa dạng của các dự án kết cấu thép.

Quy trình gia công tiêu chuẩn hóa đảm bảo chất lượng cột thép tròn thành phẩm:

Cột thép tròn là thành phần kết cấu được thiết kế theo yêu cầu; Chất lượng của chúng không chỉ phụ thuộc vào nguyên liệu thép thô mà còn phụ thuộc vào các công đoạn xử lý quan trọng như cắt, cán, hàn, làm thẳng, lắp ráp kết nối và xử lý chống ăn mòn.

Các bước sản xuất và chế biến chính bao gồm:

Kiểm tra nguyên liệu thô → Bố trí và cắt → Cán và tạo hình → Hàn thân cột → Kiểm tra mối hàn → Làm tròn và làm thẳng → Xử lý đầu và vát → Lắp ráp các tấm đế, tấm trên cùng và các kết nối → Hàn kết nối → Cắt lỗ và căn chỉnh cuối cùng → Loại bỏ rỉ sét và xử lý chống ăn mòn → Kiểm tra lần cuối, dán nhãn, đóng gói và vận chuyển.

Cột tròn liền mạch được sản xuất thông qua quá trình xử lý tiếp theo các ống thép liền mạch thành phẩm. Cột tròn hàn bao gồm các bước bổ sung—chẳng hạn như cắt, cán và hàn dọc tấm thép—làm cho chúng đặc biệt phù hợp với các dự án yêu cầu đường kính lớn, tường dày hoặc kích thước không chuẩn.

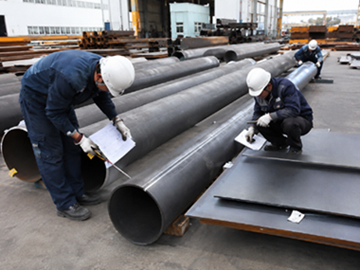

Sau khi hàn, thử nghiệm không phá hủy (NDT) được thực hiện trên các mối hàn liên quan theo thông số kỹ thuật thiết kế; thành phần hoàn thiện trải qua quá trình kiểm tra cuối cùng bao gồm độ chính xác về kích thước, chất lượng mối hàn và tính toàn vẹn của lớp phủ chống ăn mòn. Cấp độ mối hàn, tỷ lệ kiểm tra và tiêu chí chấp nhận cho các dự án khác nhau phải được xác định theo tài liệu thiết kế và tiêu chuẩn hiện hành.

Các lĩnh vực ứng dụng chính của cột ống thép tròn:

Nhà kết cấu thép:

Cấu kiện đỡ dọc cho nhà máy công nghiệp, nhà kho, kết cấu thép tiền chế.

Địa điểm quy mô lớn:

Cột thép và kết cấu đỡ cho sân vận động, trung tâm triển lãm, tòa nhà nhịp lớn, nhà ga giao thông, v.v.

Mái che và lối đi:

Xây dựng mái che lối vào, lối đi bằng thép, hành lang kết nối và các công trình hỗ trợ liên quan.

Kiến trúc cảnh quan:

Giàn che cảnh quan, cột trang trí, mặt tiền tòa nhà và các dự án khác đòi hỏi sự cân bằng giữa tính toàn vẹn cấu trúc và thiết kế thẩm mỹ.

Kỹ thuật đô thị và giao thông:

Áp dụng cho các công trình đô thị, công trình liên quan đến cầu, trụ lan can, v.v., dựa trên thiết kế kỹ thuật.

Dự án kết cấu thép chuyên dụng:

Đối với các dự án có chiều cao cao chót vót, nhịp dài, kết nối đa hướng hoặc các mối nối phức tạp, thông số kỹ thuật của cột ống tròn và thiết kế chi tiết của các kết nối có thể được xác định thông qua phân tích kết cấu. Phạm vi ứng dụng được liệt kê trong tài liệu sản phẩm gốc bao gồm các nhà máy công nghiệp, cầu, địa điểm, cơ sở đô thị, cảnh quan và các tòa nhà đúc sẵn.

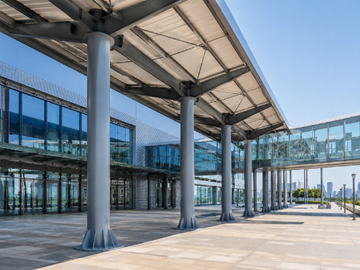

Nghiên cứu điển hình: Cột ống thép tròn làm mái che lối vào và hành lang nối của trung tâm triển lãm:

Trung tâm triển lãm hiện đại tận dụng mái vòm thép nhịp dài ở lối vào, kết nối với hệ thống hành lang của tòa nhà. Dự án yêu cầu hỗ trợ theo chiều dọc cho mái che và hành lang, đồng thời yêu cầu các tiêu chuẩn cao về thẩm mỹ kiến ​​trúc, không gian lưu thông và tác động thị giác tổng thể; do đó, các cột ống thép tròn được chọn làm thành phần hỗ trợ chính.

Các cột ống tròn có hình dáng gọn gàng, hợp lý, tạo nên ngôn ngữ kiến ​​trúc gắn kết bên cạnh các bức tường kính và kết cấu mái thép hiện đại. Về mặt kết cấu, các cột được neo vào móng thông qua các tấm đế và các bộ phận tăng cứng, trong khi phần trên của chúng kết nối với dầm thép và kết cấu mái, tạo thành một hệ thống đỡ hoàn chỉnh cho mái vòm.

Câu hỏi thường gặp

Hỏi: Chúng có thể được tùy chỉnh không?

Đúng. Cột ống tròn có thể được tùy chỉnh dựa trên bản vẽ kỹ thuật về đường kính ngoài, độ dày thành, chiều dài, vật liệu và loại kết nối. Chúng tôi cũng cung cấp dịch vụ hỗ trợ chế tạo cho các tấm đế, tấm trên cùng, tấm gia cường, tấm kết nối, tay đỡ, mặt bích, các bộ phận nhúng, v.v. Đối với các bộ phận đặc biệt dài, việc chế tạo có thể được thực hiện theo từng phần—tùy thuộc vào yêu cầu vận chuyển và lắp đặt—với các kết nối được thực hiện thông qua mặt bích hoặc hàn.

Hỏi: Làm thế nào để đảm bảo chất lượng nhất quán?

Quá trình chế tạo bao gồm các giai đoạn như kiểm tra nguyên liệu thô, cắt, hàn, làm tròn và làm thẳng, lắp ráp mối nối, khoan lỗ, xử lý chống ăn mòn và kiểm tra sản phẩm cuối cùng. Kiểm tra không phá hủy (NDT) được thực hiện sau khi hàn theo thông số kỹ thuật thiết kế. Ở giai đoạn thành phẩm, độ chính xác về kích thước, chất lượng mối hàn và lớp phủ chống ăn mòn được xác minh; các thành phần sau đó được dán nhãn trước khi được đưa vào lưu kho hoặc vận chuyển.

Hỏi: Phương tiện vận chuyển có đáng tin cậy không?

Cột thép tròn có thể được chế tạo theo từng phần dựa trên chiều dài và điều kiện dự án, sử dụng các kết nối mặt bích hoặc hàn. Các bộ phận hoàn thiện được dán nhãn, kiểm tra và đóng gói để vận chuyển, tạo điều kiện thuận lợi cho việc xử lý các bộ phận cực dài.
