HASHENGcung cấp thiết kếCột ống thép rỗng tròngiải pháp cho nhà thép, cơ sở công nghiệp, sân vận động, lối đi, cầu, mái che và kết cấu đúc sẵn. Được sản xuất từ thép kết cấu Q235B hoặc Q355B, các cột này kết hợp cấu hình chịu tải tròn với các tùy chọn kết nối và chống ăn mòn linh hoạt cho các ứng dụng kết cấu đòi hỏi khắt khe.
Cột ống thép rỗng hình tròn là một bộ phận kết cấu thẳng đứng được thiết kế để truyền tải trọng từ kết cấu thượng tầng xuống nền móng của nó. Phần hình tròn rỗng của nó cung cấp sự phân bổ tải trọng cân bằng, hiệu suất nén dọc trục mạnh mẽ, khả năng chống xoắn và khả năng cản gió tương đối thấp. Tùy thuộc vào yêu cầu của dự án, cột có thể được sản xuất từ ống thép liền mạch hoặc hàn và được tùy chỉnh bằng tấm đế, chất làm cứng, tấm kết nối, mặt bích, phụ kiện nâng và lớp phủ bảo vệ. Bài viết này giải thích cấu trúc, thông số kỹ thuật chính, quy trình sản xuất, ưu điểm, ứng dụng và cân nhắc lựa chọn.
Mục lục
- Cột ống thép rỗng tròn là gì?
- Cột ống thép rỗng tròn được cấu hình như thế nào?
- Ưu điểm kết cấu chính là gì?
- Người mua nên đánh giá những thông số kỹ thuật nào?
- Cột ống thép rỗng tròn được sản xuất như thế nào?
- Cột ống thép rỗng tròn được sử dụng ở đâu?
- So sánh nó với các cột thép khác như thế nào?
- Người mua nên chọn đúng cột như thế nào?
- Câu hỏi thường gặp
- Tại sao nên làm việc với một nhà sản xuất chuyên nghiệp?
Cột ống thép rỗng tròn là gì?
Cột ống thép rỗng tròn là một bộ phận kết cấu chịu lực thẳng đứng có mặt cắt hình trụ rỗng. Nó thường được sản xuất từ thép kết cấu carbon hoặc thép hợp kim thấp và có thể được sản xuất dưới dạng ống liền mạch hoặc ống cuộn và hàn.
Không giống như cột thép đặc, cấu hình rỗng giúp giảm lượng vật liệu không cần thiết trong khi vẫn duy trì cấu trúc chắc chắn. Hình dạng tròn phân bổ ứng suất xung quanh chu vi và cung cấp lực cản ổn định bất kể hướng tải. Điều này làm cho thiết kế đặc biệt hữu ích khi các cột có thể chịu nén dọc trục, uốn, xoắn, tải trọng gió hoặc lực lệch tâm.
Một đặc điểm kỹ thuật điển hình được thể hiện nhưφD × t × L, trong đó D đại diện cho đường kính ngoài, t đại diện cho độ dày thành và L đại diện cho chiều dài cột. Ví dụ: φ219 × 8 × 6000 biểu thị đường kính ngoài 219 mm, độ dày thành 8 mm và chiều dài 6 m.
Cột ống thép rỗng tròn được cấu hình như thế nào?

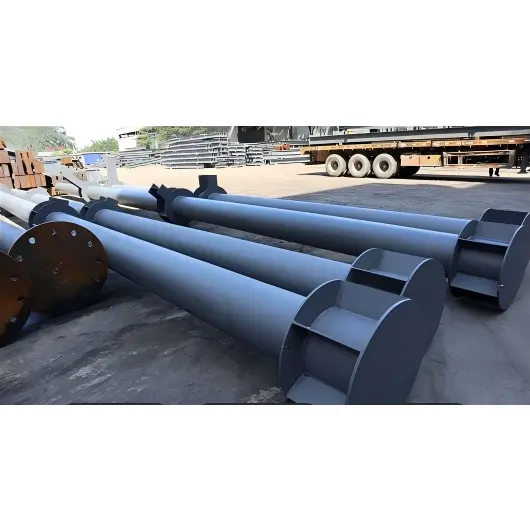

Cột ống kết cấu không chỉ là một ống thép. Đối với nhiều dự án, việc lắp ráp hoàn chỉnh bao gồm các thành phần kết nối và gia cố cho phép cột tích hợp với móng, dầm, hệ mái và các bộ phận kết cấu khác.
- Thân cột:Ống thép tròn chính được lựa chọn theo đường kính, độ dày thành, chiều dài, loại vật liệu và tải trọng thiết kế.
- Tấm đế:Một tấm thép hàn có nhiệm vụ truyền tải trọng của cột xuống móng thông qua các bu lông neo.
- Tấm hoặc vòng tăng cứng:Cốt thép được sử dụng khi cần tải trọng cao hơn hoặc khả năng chống mất ổn định cục bộ.
- Tấm trên cùng hoặc mặt bích:Cung cấp điểm kết nối cho dầm, giàn, cột phía trên hoặc các thành phần kết cấu khác.
- Tấm kết nối và nút chai:Tạo điều kiện thuận lợi cho việc kết nối dầm với cột hoặc ống với ống.
- Bu lông cường độ cao:Được sử dụng cho các kết nối kết cấu bắt vít theo quy định của thiết kế kỹ thuật.
- Lớp phủ bảo vệ:Hệ thống sơn lót, lớp trung gian và lớp phủ ngoài hoặc mạ kẽm có thể được áp dụng tùy theo điều kiện môi trường.
Đối với các kết cấu cực dài, các phần riêng lẻ cũng có thể được nối thông qua các cấu hình mối nối hàn, mặt bích hoặc các cấu hình mối nối được thiết kế khác.
Ưu điểm kết cấu chính là gì?
Phân phối tải cân bằng
Mặt cắt ngang hình tròn không có trục mạnh và trục yếu thông thường. Hình dạng của nó phân bổ ứng suất xung quanh ống, làm cho nó phù hợp với các kết cấu chịu tải trọng từ các hướng khác nhau.
Hiệu suất nén và xoắn mạnh mẽ
Cột ống thường được lựa chọn cho các ứng dụng đòi hỏi khả năng chịu tải dọc trục đáng kể và khả năng chống chịu tác động xoắn. Phần rỗng khép kín cũng mang lại hiệu quả kết cấu hữu ích trong đó độ ổn định và tải trọng đa hướng là quan trọng.
Giảm tiếp xúc với gió
Cấu hình hình trụ được sắp xếp hợp lý có thể làm giảm lực cản khí động học so với cấu trúc góc cạnh. Đặc tính này có thể có giá trị đối với các cột lộ thiên trong mái che, lối đi, tháp, cấu trúc sân vận động và các công trình lắp đặt ngoài trời khác.
Cài đặt hiệu quả
So với một số giải pháp thay thế kết cấu nặng hơn, cột thép rỗng có thể mang lại mối quan hệ cường độ và trọng lượng hiệu quả. Việc chế tạo các tấm đế, các bộ phận kết nối, lỗ và lớp phủ bảo vệ tại nhà máy cũng có thể làm giảm khối lượng xử lý cần thiết trên công trường.
Tính linh hoạt về kiến trúc
Hình dạng hình trụ nhẵn hoạt động tốt khi các thành phần cấu trúc có thể nhìn thấy được một cách có chủ ý. Do đó, cột tròn có thể kết hợp các chức năng kết cấu và kiến trúc trong các tòa nhà thương mại, công trình công cộng, cấu trúc cảnh quan và các dự án công nghiệp hiện đại.
Người mua nên đánh giá những thông số kỹ thuật nào?
Việc chọn cột kết cấu nên bắt đầu bằng các yêu cầu kỹ thuật thay vì chỉ chọn đường kính ống. Cấp vật liệu, độ dày thành, chiều dài, cấu hình kết nối, điều kiện tải, dung sai chế tạo và môi trường ăn mòn đều ảnh hưởng đến thông số kỹ thuật cuối cùng.
| tham số | Thông tin điển hình | Tại sao nó quan trọng |
|---|---|---|
| Lớp thép | Q235B / Q355B | Xác định cường độ cơ bản và sự phù hợp cho tải trọng kết cấu |
| Đường kính ngoài | Xấp xỉ. φ89–φ1020 mm và kích thước tùy chỉnh | Ảnh hưởng đến khả năng tải, độ ổn định, thiết kế kết nối và hình thức |
| Độ dày của tường | Xấp xỉ. 4–50 mm | Hỗ trợ độ bền kết cấu và khả năng chống oằn cục bộ |
| Chiều dài | Thông thường 6m / 9m / 12m | Xác định các yêu cầu về vận chuyển, lắp dựng và mối nối |
| Loại sản xuất | Liền mạch hoặc hàn | Được lựa chọn theo đường kính, tải trọng, yêu cầu chế tạo và chi phí |
| Bảo vệ bề mặt | Sơn phủ hoặc mạ kẽm nhúng nóng | Giúp bảo vệ thép chống ăn mòn trong các môi trường khác nhau |
| Thành phần kết nối | Tấm đế, mặt bích, nẹp, bu lông, tay đỡ | Đảm bảo khả năng tương thích với hệ thống kết cấu tổng thể |
Ví dụ: thông tin sản phẩm của HAISHENG xác định Q235B và Q355B là các loại vật liệu chính và cung cấp kích thước ống ở định dạng φD × t × L. Kích thước kết cấu thực tế phải luôn được xác định từ tính toán của dự án và các tiêu chuẩn thiết kế hiện hành.
Cột ống thép rỗng tròn được sản xuất như thế nào?
Chế tạo chuyên nghiệp biến ống hoặc tấm thép thành một cụm kết cấu hoàn thiện sẵn sàng để vận chuyển và lắp đặt. Quy trình sản xuất được kiểm soát giúp duy trì độ chính xác về kích thước, chất lượng mối hàn, độ thẳng và bảo vệ bề mặt.
- Kiểm tra nguyên liệu:Loại thép, kích thước, tình trạng bề mặt và tài liệu vật liệu liên quan đều được kiểm tra.
- Cắt:Ống hoặc thép tấm được cắt theo chiều dài cột và bản vẽ chế tạo yêu cầu.
- Hình thành:Cột hàn có đường kính lớn có thể được sản xuất bằng cách cán thép tấm thành hình trụ sau đó hàn.
- Chuẩn bị kết thúc:Các đầu cột có thể được gia công hoặc vát cạnh để đạt được hình dạng liên kết yêu cầu.
- Lắp ráp thành phần:Tấm đế, tấm trên cùng, nẹp gia cường, tay đỡ, mặt bích và tấm kết nối được định vị theo bản vẽ kỹ thuật.
- Hàn:Các bộ phận được hàn bằng quy trình chế tạo thích hợp, áp dụng thử nghiệm không phá hủy khi cần thiết.
- Làm thẳng và hiệu chỉnh:Biến dạng hàn và độ thẳng của cột được kiểm tra và hiệu chỉnh khi cần thiết.
- Xử lý lỗ:Các lỗ bu lông và lỗ tiện ích được khoan hoặc xử lý theo kích thước và vị trí xác định.
- Xử lý bề mặt:Có thể loại bỏ rỉ sét và cặn nhà máy bằng cách phun cát trước khi sơn lớp sơn lót và lớp phủ bảo vệ.
- Kiểm tra cuối cùng:Kích thước, kết nối, mối hàn, tình trạng lớp phủ, dấu hiệu và bao bì đều được kiểm tra trước khi vận chuyển.
Đối với các cột có đường kính lớn, kết cấu hàn mang lại sự linh hoạt hơn về đường kính và độ dày thành. Trong khi đó, các cột ống liền mạch có thể hữu ích khi ưu tiên xây dựng liền mạch và các yêu cầu về kích thước cụ thể.
Cột ống thép rỗng tròn được sử dụng ở đâu?
Sự kết hợp giữa hiệu suất kết cấu và hình học hình trụ gọn gàng cho phép các cột này phục vụ cả mục đích kỹ thuật và kiến trúc.
- Cây công nghiệp:Được sử dụng làm giá đỡ kết cấu thẳng đứng trong các nhà máy và cơ sở sản xuất.
- Sân vận động và địa điểm có quy mô lớn:Thích hợp cho các công trình có tải trọng đa hướng và hình thức kiến trúc quan trọng.
- Lối đi và mái che:Cấu hình nhẵn cung cấp giải pháp thiết thực cho các giá đỡ lộ thiên ngoài trời.
- Nhà tiền chế:Các bộ phận do nhà máy chế tạo có thể đơn giản hóa việc lắp ráp và cải thiện khả năng phối hợp thi công.
- Cầu và công trình đô thị:Áp dụng cho các trụ cầu, bộ phận hỗ trợ, trụ lan can được chọn và các kết cấu liên quan.
- Kiến trúc cảnh quan:Cột hình trụ có thể cung cấp hỗ trợ cấu trúc trong khi vẫn duy trì hình thức trực quan rõ ràng.
- Công trình cao tầng:Các bộ phận CHS lớn hơn có thể được thiết kế để chịu được tải trọng thẳng đứng và tải trọng kết hợp đáng kể.
So sánh nó với các cột thép khác như thế nào?
Cấu hình cấu trúc khác nhau phục vụ các mục đích kỹ thuật khác nhau. Do đó, mặt cắt rỗng hình tròn phải được đánh giá theo yêu cầu của dự án thay vì được coi là sự thay thế phổ biến cho mặt cắt chữ H hoặc mặt cắt rỗng hình vuông/hình chữ nhật.
| Tính năng | Phần rỗng tròn | Phần rỗng hình vuông / hình chữ nhật | Thép tiết diện H |
|---|---|---|---|
| Mặt cắt ngang | Tròn và rỗng | Hình vuông hoặc hình chữ nhật và rỗng | Mở hồ sơ hình chữ H |
| Hành vi đa hướng | Cân bằng xung quanh phần | Phụ thuộc vào hình học của phần | Trục mạnh và yếu khác nhau |
| Khả năng chống xoắn | Hành vi phần đóng mạnh mẽ | Hành vi phần đóng tốt | Nói chung kém hiệu quả hơn trong việc xoắn |
| Tiếp xúc với gió | Hồ sơ hình trụ sắp xếp hợp lý | Hồ sơ góc cạnh hơn | Mở hồ sơ mặt bích và web |
| Diện mạo kiến trúc | Mịn và hình trụ | Hình dạng hình học rõ ràng | Sự xuất hiện cấu trúc thông thường |
| Ứng dụng điển hình | Nhịp lớn, kết cấu lộ thiên, cột, hỗ trợ kiến trúc | Nhà cửa, khung, giá đỡ thiết bị | Khung nhiều tầng và hệ thống kết cấu nặng |
Phần thích hợp phụ thuộc vào tính toán kết cấu, yêu cầu kết nối, điều kiện chế tạo, tính sẵn có của vật liệu, ngân sách dự án và các tiêu chuẩn xây dựng hiện hành.
Người mua nên chọn đúng cột như thế nào?
Đối với các nhóm mua sắm, kỹ sư, nhà thầu và nhà chế tạo kết cấu thép, thông số kỹ thuật rõ ràng có thể giảm đáng kể các vấn đề liên lạc và chậm trễ trong báo giá.
- Xác định tải trọng thiết kế:Cung cấp tải trọng dọc trục, mômen uốn, hiệu ứng xoắn, tải trọng gió, điều kiện địa chấn và các thông tin thiết kế liên quan khác.
- Xác nhận kích thước:Chỉ định đường kính ngoài, độ dày thành, chiều dài và dung sai kích thước yêu cầu.
- Chọn cấp vật liệu:Q235B và Q355B là những lựa chọn phổ biến, trong khi lớp cuối cùng phải tuân thủ các yêu cầu thiết kế của dự án.
- Xác định chi tiết kết nối:Cung cấp kích thước tấm đế, cách bố trí bu-lông neo, yêu cầu mặt bích, vị trí kết nối dầm và chi tiết nẹp.
- Hãy xem xét môi trường:Môi trường ngoài trời, ẩm ướt, ven biển hoặc có tính ăn mòn hóa học có thể yêu cầu tăng cường khả năng chống ăn mòn.
- Xác nhận yêu cầu kiểm tra:Thảo luận về kiểm tra kích thước, kiểm tra mối hàn, kiểm tra không phá hủy, độ dày lớp phủ và tài liệu trước khi sản xuất.
- Lập kế hoạch hậu cần:Xem xét chiều dài cột, hạn chế vận chuyển, điểm nâng, phân đoạn, đóng gói và trình tự lắp đặt.
Bản vẽ chi tiết hoặc gói thông số kỹ thuật cho phép nhà sản xuất xác định lộ trình chế tạo và cấu hình kết nối phù hợp nhất. Người mua cũng có thể xem xét các thành phần kết cấu thép để hiểu cách các cột tích hợp với các thành phần thép chế tạo khác.
Câu hỏi thường gặp
Những vật liệu nào thường được sử dụng cho cột ống thép rỗng tròn?
Thép kết cấu Q235B và Q355B thường được chỉ định cho các cột này. Vật liệu cuối cùng phải được lựa chọn theo tính toán kết cấu, tiêu chuẩn áp dụng, điều kiện môi trường và yêu cầu của dự án.
Sự khác biệt giữa cột ống liền mạch và hàn là gì?
Cột liền mạch được sản xuất từ ống thép liền mạch và không có mối hàn dọc. Cột hàn được hình thành từ thép tấm và được nối bằng hàn. Cấu trúc hàn mang lại sự linh hoạt cao hơn cho đường kính lớn và độ dày thành tùy chỉnh, trong khi ống liền mạch có thể thuận lợi cho các yêu cầu về đường kính và kết cấu cụ thể.
Cột ống thép rỗng tròn có thể được tùy chỉnh?
Đúng. Tùy thuộc vào khả năng chế tạo và yêu cầu kỹ thuật, đường kính, độ dày thành, chiều dài, tấm đế, kết nối trên cùng, chất làm cứng, tấm kết nối, lỗ bu lông, vấu nâng, cấu hình mối nối và xử lý bề mặt có thể được tùy chỉnh.
Bảo vệ chống ăn mòn được xử lý như thế nào?
Các lựa chọn phổ biến bao gồm phun bi, tiếp theo là hệ thống sơn lót, lớp trung gian và lớp phủ ngoài. Mạ kẽm nhúng nóng cũng có thể được xem xét cho các ứng dụng phù hợp, đặc biệt khi cần tăng cường bảo vệ chống ăn mòn.
Cột ống tròn có phù hợp với kết cấu ngoài trời không?
Chúng có thể được sử dụng trong các ứng dụng ngoài trời như mái che, lối đi, cấu trúc cảnh quan, cơ sở đô thị và các hệ thống thép lộ thiên khác khi kích thước cột, thiết kế kết cấu, kết nối và hệ thống chống ăn mòn được chỉ định phù hợp.
Những thông tin nào cần được cung cấp khi yêu cầu báo giá?
Thông tin hữu ích bao gồm số lượng, mác thép, đường kính ngoài, độ dày thành, chiều dài, bản vẽ kết nối, chi tiết tấm đế, yêu cầu xử lý bề mặt, tiêu chuẩn kiểm tra, điểm đến và lịch trình giao hàng dự kiến. Bản vẽ kết cấu đặc biệt hữu ích cho các dự án tùy chỉnh.
Tại sao nên làm việc với một nhà sản xuất chuyên nghiệp?
Cột kết cấu phải hoạt động như một phần của hệ thống chịu tải hoàn chỉnh, vì vậy việc lựa chọn sản phẩm không chỉ liên quan đến việc so sánh giá ống. Độ chính xác trong sản xuất, chất lượng hàn, chi tiết kết nối, bảo vệ bề mặt, quy trình kiểm tra, đóng gói và phối hợp giao hàng đều ảnh hưởng đến kết quả cuối cùng của dự án.
HASHENG cung cấp cột ống thép rỗng tròn sử dụng thép kết cấu Q235B hoặc Q355B và hỗ trợ các cấu hình chế tạo bao gồm tấm đế, nẹp gia cường, tấm nối, bu lông cường độ cao và lớp phủ bảo vệ. Đối với các yêu cầu cụ thể của dự án, người mua có thể cung cấp bản vẽ, kích thước, thông tin tải, số lượng và điều kiện ứng dụng để có thể đánh giá cấu hình cột thích hợp.
Lập kế hoạch cho một dự án kết cấu thép hoặc tìm nguồn cung ứng cột kết cấu tùy chỉnh?Hãy chia sẻ bản vẽ và yêu cầu kỹ thuật của bạn với HAISHENG ngay hôm nay. Để lựa chọn vật liệu, chi tiết chế tạo, cấu hình kết nối, hỗ trợ báo giá và lập kế hoạch giao hàng,liên hệ với chúng tôiđể thảo luận về dự án của bạn với nhóm HAISHENG.
