Tấm lợp tôn cho các tòa nhà kết cấu là vật liệu làm mái lợp được sử dụng rộng rãi nhất trong các hệ thống kết cấu thép. Các sản phẩm này sử dụng thép mạ kẽm nhúng nóng hoặc thép tráng Al-Zn làm chất nền, có lớp phủ bảo vệ màu được phủ cuộn nóng và được tạo thành các cấu hình tiêu chuẩn thông qua tạo hình cán nguội. Hệ thống hoàn chỉnh bao gồm các tấm lợp, ốc vít, lớp cách nhiệt, màng chống thấm, xà gồ và các bộ phận trang trí khác nhau, tạo nên một tổ hợp toàn diện trải dài từ đế chịu lực đến chống thấm bề mặt, cách nhiệt và hoàn thiện các cạnh.
Đặc trưng bởi trọng lượng nhẹ, hiệu quả xây dựng cao và mức độ chống ăn mòn có thể tùy chỉnh, những tấm này phù hợp với các nhà kho và nhà máy tiêu chuẩn cũng như khung không gian có nhịp độ lớn và mái vỏ cong dạng lưới. Cân bằng giữa hiệu suất, chi phí xây dựng và độ bền lâu dài, chúng là lựa chọn ưu tiên cho các dự án lợp kết cấu thép.
Tấm lợp tôn cho các tòa nhà kết cấu sử dụng thép định hình mạ kẽm nhúng nóng hoặc phủ Al-Zn làm lớp bên ngoài. Kết hợp với các vật liệu cách nhiệt, phụ kiện chống thấm, ốc vít và các bộ phận trang trí, chúng được lắp đặt trên xà gồ thép tiết diện C hoặc tiết diện Z để tạo thành một kết cấu vỏ mái hoàn chỉnh. Hệ thống này cung cấp các chức năng thiết yếu như bịt kín mái, chống thấm, cách nhiệt và cản gió, đóng vai trò là giải pháp lợp mái chủ đạo cho các tòa nhà thép nhẹ, khung không gian và các dự án vỏ lưới.
2.1 Các chất nền phổ biến bao gồm thép mạ kẽm nhúng nóng và thép phủ Al-Zn nhúng nóng; thông số kỹ thuật lớp phủ phổ biến bao gồm AZ150, AZ180 và AZ275.
2.2 Bề mặt có lớp hoàn thiện nung màu, có ba loại lớp phủ—Polyester (PE), Polyester có độ bền cao (HDP) và Polyvinylidene Fluoride (PVDF)—được chọn dựa trên các điều kiện môi trường trong nhà/ngoài trời và yêu cầu chống ăn mòn.

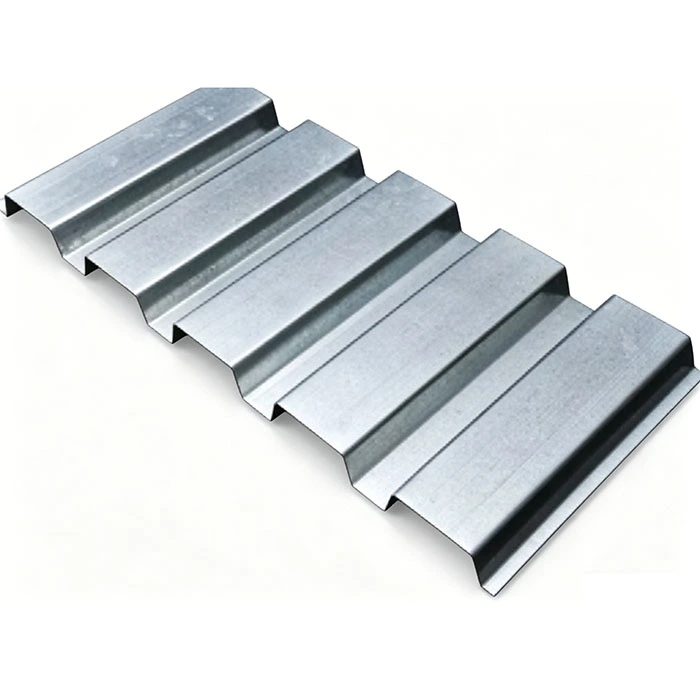

3.1 Tấm thép phủ màu chồng lên nhau tiêu chuẩn: Bao gồm hai cấu hình phổ biến—Loại 840 và Loại 900. Chúng được gắn chặt bằng vít tự khai thác lộ ra ngoài và được sử dụng rộng rãi cho các nhà xưởng và nhà kho tiêu chuẩn.

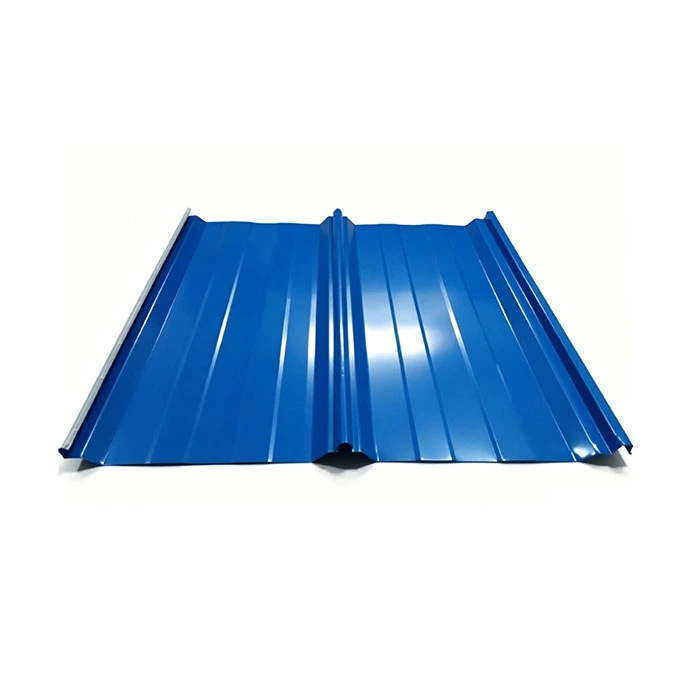

3.2 Tấm mái có đường nối đứng: Bao gồm Loại 470 và Loại 475. Các loại này có phương pháp lắp đặt kẹp giấu không có vít lộ ra ngoài và mang lại hiệu quả chống thấm tuyệt vời; chúng thích hợp cho các kết cấu mái có nhịp lớn và cong, chẳng hạn như khung không gian và vỏ lưới.
1.1 Tấm viền mép dòng 840/900: Độ dày tấm 0,4mm–0,8mm; có các khớp nối bên hông được cố định bằng vít tự khai thác lộ ra ngoài.
1.2 Tấm đường may đứng dòng 470/475: Độ dày tấm 0,6mm–1,0mm; sử dụng cấu trúc đường may lồng vào nhau nam-nữ được cài đặt bằng các kẹp giấu.
1.3 Khuyến nghị lựa chọn vật liệu: Đối với các công trình tiêu chuẩn trong đất liền, sử dụng bề mặt phủ Al-Zn với sơn polyester tiêu chuẩn; đối với các khu vực ven biển hoặc bị ăn mòn hóa học, hãy ưu tiên bề mặt Al-Zn (AZ275) với lớp phủ phủ fluorocarbon (PVDF).
2.1 Kẹp giấu dạng trượt: Được thiết kế đặc biệt cho các tấm có đường may đứng; làm bằng thép mạ kẽm nhúng nóng; thích ứng với sự giãn nở nhiệt và co lại của các tấm.
2.2 Vít tự khai thác và vòng đệm chống thấm nước: Được sử dụng để cố định các tấm có đường nối ngang; vòng đệm được làm bằng cao su EPDM để đảm bảo khả năng chống thấm lâu dài.
2.3 Phụ kiện phụ trợ: Đinh tán mù và băng keo butyl; được sử dụng để bịt kín và gia cố các tấm chồng lên nhau và các mối nối nhấp nháy, ngăn chặn sự thấm nước mao dẫn.
Sử dụng màng chống thấm, thoáng khí bằng polypropylen liên kết kéo thành sợi được lắp đặt giữa lớp cách nhiệt và Tấm lợp tôn cho các tòa nhà kết cấu; nó chặn sự xâm nhập của nước lỏng bên ngoài đồng thời cho phép hơi ẩm bên trong thoát ra ngoài, ngăn ngừa độ ẩm cách nhiệt, nấm mốc phát triển và suy giảm hiệu suất nhiệt.
4.1 Tấm Cách Nhiệt Bông Đá: Độ dày 50mm–150mm; đáp ứng các tiêu chuẩn an toàn cháy nổ không cháy loại A và yêu cầu về độc tính của khói; phù hợp với các xưởng sản xuất, kho hóa chất độc hại, các cơ sở có yêu cầu kiểm định nghiêm ngặt về phòng cháy chữa cháy.
4.2 Chăn len thủy tinh: Độ dày 50mm–150mm; độ dẫn nhiệt ≤0,042W/(m·K); cung cấp giá trị hiệu suất chi phí tuyệt vời; được sử dụng rộng rãi trong các tòa nhà công nghiệp thép nhẹ tiêu chuẩn không có yêu cầu an toàn cháy nổ đặc biệt. 4.3 Các thành phần phụ trợ: Lưới đỡ cách nhiệt và các kẹp cách nhiệt chuyên dụng được bố trí ngang dọc theo xà gồ giúp cho lớp bông cách nhiệt dẻo không bị võng, rách.
Đối với các tòa nhà có độ ẩm cao—chẳng hạn như những tòa nhà liên quan đến nấu nướng, giặt giũ hoặc tạo ẩm trong nhà—phải lắp đặt màng chắn hơi PE. Nó được đặt trên các xà gồ và bên dưới lớp cách nhiệt để ngăn chặn sự di chuyển lên trên của không khí nóng, ẩm trong nhà, do đó ngăn chặn sự ngưng tụ và nhỏ giọt trên diện rộng trong lớp cách nhiệt trong mùa đông.
Kết cấu phụ chịu lực sử dụng xà gồ thép tiết diện chữ C và chữ Z mạ kẽm nhúng nóng (thông số kỹ thuật từ C100–C250 và Z140–Z220), được bắt vít vào các giá đỡ trên dầm thép hoặc thanh giằng trên cùng của khung không gian. Các bộ phận phụ trợ – bao gồm thanh xà gồ, thanh chống ngang và thanh giằng đầu gối – được sử dụng để hạn chế xà gồ bị xoắn ngang và chống lại tải trọng gió ngang trên mái.
Bao gồm nắp sườn, viền đầu hồi, đèn chớp góc bên trong, đóng mái hiên và viền cạnh cho các tấm lấy sáng tự nhiên, đảm bảo bao phủ toàn diện tất cả các mối nối và góc mái (cả bên trong và bên ngoài). Hệ thống này bao gồm các máng xối bằng thép mạ màu hoặc thép không gỉ 304 do nhà máy sản xuất, kết hợp với ống xả PVC chống ăn mòn, phễu đựng nước mưa mạ kẽm và các khe co giãn để tạo thành một hệ thống thoát nước hoàn chỉnh, có tổ chức.
Sử dụng tấm chiếu sáng ban ngày FRP (nhựa gia cố sợi thủy tinh) hoặc PC (polycarbonate). Những tấm này có cấu hình hoàn toàn khớp với các mô-đun của tấm mái, cho phép chồng lên nhau liền mạch. Chúng thường được đặt cách nhau 2–3 gian để cung cấp ánh sáng ban ngày tự nhiên cho cơ sở và giảm mức tiêu thụ năng lượng cho chiếu sáng nhân tạo.
Cấu hình: Tôn mạ màu 840 + bông thủy tinh một lớp 50mm + xà gồ thép C120 + phụ kiện trang trí bằng thép mạ màu tiêu chuẩn. Cấu hình này có cấu trúc đơn giản và chi phí thấp; nó phù hợp cho các nhà kho tạm thời hoặc các tòa nhà lưu trữ đơn giản cho các vật liệu như cát và sỏi, nơi không có yêu cầu nghiêm ngặt về cách nhiệt hoặc chống cháy.
Cấu hình: Mái lợp thép màu Model 900 + Lớp cách nhiệt bông khoáng dày 100mm + Tấm chắn hơi PE + Xà gồ thép tiết diện C/Z + Hệ thống máng xối và máng xối đúc sẵn. Việc lắp ráp này mang đến sự kết hợp cân bằng giữa khả năng chống cháy, cách nhiệt và chống thấm. Nó phù hợp cho các nhà máy công nghiệp nói chung ở các vùng nội địa có nhiều mưa và là giải pháp tiêu chuẩn hóa được triển khai rộng rãi nhất cho đến nay.
Cấu hình: Tấm có đường may đứng Model 470 + màng thoáng khí không thấm nước + len đá 100–150mm + giá đỡ trượt mạ kẽm nhúng nóng + một bộ đèn chớp tùy chỉnh và máng xối bằng thép không gỉ. Hệ thống này không có lỗ buộc lộ ra ngoài, có khả năng giãn nở/co lại nhiệt ±25mm và có khả năng chống biến dạng, gió mạnh và nước xâm nhập vượt trội. Tấm lợp tôn cho các tòa nhà kết cấu phù hợp với khung không gian và mái dạng lưới dạng cong có nhịp vượt quá 60 mét.
Đối với các công trình nội địa khô tiêu chuẩn, trọng lượng lớp phủ Al-Zn không nhỏ hơn AZ150; đối với vùng ven sông có mưa axit nhẹ chọn AZ180; đối với các khu vực ven biển bị phun muối hoặc môi trường bị ăn mòn do khói hóa học, lớp phủ AZ275 được sử dụng kết hợp với lớp phủ ngoài fluorocarbon PVDF để trì hoãn quá trình lão hóa sơn.
Đối với các phụ kiện bằng thép như xà gồ, kẹp chìm, thanh giằng, độ dày lớp mạ kẽm nhúng nóng do nhà máy áp dụng ít nhất là 80μm. Các cạnh cắt được sửa chữa tại chỗ bằng cách sử dụng lớp phủ kẽm phun lạnh (với hàm lượng kẽm >95%) để ngăn ngừa rỉ sét lan rộng từ bề mặt cắt.
Độ dốc mái được thiết kế theo độ dốc 1:100–1:200, đảm bảo dòng nước chảy êm ả dọc theo các thung lũng. Các tấm chồng lên nhau sử dụng mối nối hai lớp được bịt kín bằng băng butyl, trong khi các tấm có đường may đứng có khóa cơ không đục lỗ; điều này giúp loại bỏ hiện tượng rò rỉ nước từ các lỗ buộc chặt hoặc khoảng trống ở nguồn, giúp hệ thống phù hợp với lượng mưa lớn liên tục.
Với trọng lượng tĩnh chỉ 0,05–0,12 kN/m2 — chưa bằng 1/20 trọng lượng của tấm lợp bê tông — những tấm này loại bỏ nhu cầu gia cố dầm thép chính, các bộ phận khung không gian hoặc nền móng tòa nhà độc lập; đối với mái có nhịp lớn, không cột, điều này trực tiếp giúp giảm chi phí kết cấu thép sơ cấp từ 12%–18%.
Lớp sơn hoàn thiện có ba cấp độ bền: PE (polyester) cho khu vực nội địa (bảo hành 5–8 năm), HDP (polyester có độ bền cao) cho vùng mưa (10–15 năm) và PVDF (fluorocarbon) cho khu vực ven biển (hơn 20 năm). Lớp phủ Al-Zn (nhôm-kẽm) trên bề mặt mang lại đặc tính chống ăn mòn hy sinh, cho phép màng oxit bảo vệ tự động hình thành ở bất kỳ khu vực bị hư hỏng nào.
Việc lắp đặt hoàn toàn là lắp ráp khô; không cần bảo dưỡng bê tông, ván khuôn hoặc giao dịch ướt và công việc không bị dừng lại do nhiệt độ dưới 0, mưa hoặc tuyết. Các tấm lợp cuộn cơ học được lắp đặt trực tiếp tại chỗ, cho phép hoàn thành mái nhà rộng 10.000 m2 chỉ trong 15 ngày làm việc—1/5 thời gian cần thiết để lợp mái bê tông.
Các tấm hỗ trợ trọng lượng của một người để bảo trì; rỉ sét hoặc hư hỏng cục bộ có thể được giải quyết bằng cách thay thế các tấm riêng lẻ mà không cần tháo dỡ toàn bộ mái nhà. Việc trang bị thêm các giá đỡ quang điện hoặc máy thông gió hướng trục yêu cầu gia cố cấu trúc ở mức tối thiểu, giữ cho chi phí sửa đổi ở mức rất thấp. Các tấm bị loại bỏ có thể tái chế 100% dưới dạng thép và có thể nấu chảy lại và cuộn lại.
Chất nền được phủ màu không cháy; khi kết hợp với vật liệu cách nhiệt len đá loại A, nó đáp ứng chỉ số chống cháy 0,5 giờ cần thiết cho các cơ sở công nghiệp. Sản xuất và lắp đặt không phát sinh rác thải xây dựng, giảm 90% lượng phát thải chất thải rắn so với lợp bê tông và đạt tiêu chuẩn chứng nhận công trình xanh quốc tế.
Mái bê tông có trọng lượng chết và chi phí nền móng cao, cần thi công ướt tại chỗ từ 3–6 tháng, không thể uốn cong để lắp vỏ lưới cong và dễ bị nứt và rò rỉ không thể phục hồi theo thời gian. Ngược lại, các Tấm lợp tôn cho các tòa nhà kết cấu này có trọng lượng nhẹ, thời gian thi công ngắn, có thể uốn thành các hình dạng tùy chỉnh và cho phép sửa chữa rò rỉ đơn giản.
Trong khi Al-Mg-Mn có khả năng chống thấm vượt trội hơn một chút, chi phí vật liệu đơn vị của nó cao hơn 40% so với thép mạ màu và độ cứng thấp hơn khiến nó dễ bị móp do vật rơi; trong điều kiện áp suất gió và ăn mòn tiêu chuẩn, thép phủ Al-Zn hoạt động tốt như nhau đồng thời mang lại hiệu quả chi phí vượt trội hơn rất nhiều.
Ngói đất sét quá nặng đối với mái kết cấu thép nhịp dài và chỉ phù hợp với các tòa nhà bê tông gạch thấp tầng; Gạch amiăng có độ bền kém và độ giòn cao, và—do các quy định về môi trường cấm amiăng—bị cấm ở các dự án ở nước ngoài, trong khi thép phủ màu hoàn toàn tuân thủ và có khả năng chống va đập vượt trội.
Xác minh các báo cáo nguyên liệu gốc của nhà sản xuất và báo cáo thử nghiệm lớp phủ kẽm đối với thép cuộn mạ kẽm nhúng nóng hoặc mạ Al-Zn; sử dụng máy đo độ dày lớp phủ để kiểm tra tại chỗ các giá trị AZ và kiểm tra bề mặt xem có vết trầy xước, lỗ rỗng lớp phủ hoặc các vết oxy hóa màu trắng hay không; trả lại nguyên liệu thô không tuân thủ trực tiếp cho nhà máy thép.
Sử dụng cần cẩu trên cao để tải cuộn dây lên bộ tháo cuộn thủy lực; bộ tháo cuộn làm phẳng dải thép ở tốc độ không đổi, sử dụng hệ thống căn chỉnh quang điện để giữ độ lệch trong phạm vi ±2 mm, ngăn chặn tấm bị lệch trong quá trình tạo hình.
Các tấm ghép mép được tạo thành bằng cách sử dụng 12 bộ con lăn có chiều rộng chồng lên nhau là 50mm dành riêng ở mép; tấm đường may đứng sử dụng 16 bộ con lăn tạo hình chuyên dụng để tạo ra các khớp nối nam và nữ lồng vào nhau, đảm bảo khe hở đường may ≤0,3mm.
Cắt theo chiều dài quy định dựa trên bản vẽ; các tấm tiêu chuẩn (<12m) được cắt để vận chuyển đường bộ, trong khi các tấm cực dài được cắt thành từng đoạn; các cạnh cắt được mài nhẵn và giảm ứng suất để ngăn chặn sự ăn mòn trong tương lai tại vị trí cắt.
Đo chiều rộng lớp phủ hiệu quả, chiều cao gân và độ dày của tấm cũng như kiểm tra độ bám dính của màng sơn tại chỗ; các tấm đường may đứng trải qua quá trình kiểm tra độ bền kéo của đường may bổ sung để đảm bảo khả năng chịu tải gió lồng vào nhau đáp ứng các tiêu chuẩn.
Màng bảo vệ PE trong suốt được phủ lên bề mặt tấm để tránh trầy xước khi vận chuyển; Tấm lợp tôn cho công trình kết cấu được bó chéo và đặt trên các khối đế gỗ chắc chắn; thông số kỹ thuật (loại hồ sơ, chiều dài, ID dự án) được đánh dấu phun ở bên ngoài; và đối với các đơn hàng vận chuyển đường biển áp dụng thêm màng co giãn chống nước.
Sau khi rạch các cuộn thép mạ màu, các bộ phận như nắp sườn, đèn chớp, máng xối và chốt cuối được chế tạo bằng máy uốn CNC; bán kính uốn cong được tiêu chuẩn hóa gấp ba lần độ dày của tấm để tránh nứt hoặc bong tróc sơn trong quá trình uốn.
Vít tự khai thác mạ kẽm nhúng nóng, vòng đệm EPDM, khung trượt và băng dán kín được đóng gói riêng theo loại và vận chuyển cùng lô với tấm mái, đảm bảo tính nhất quán trong các lớp phủ phụ kiện và lớp sơn hoàn thiện.
|
Loại bảng điều khiển |
Chiều rộng hiệu quả |
Chiều cao sóng |
Phương pháp sửa chữa |
|
Bảng điều khiển vòng 840 |
840mm |
35mm |
Vít tự khoan lộ thiên |
|
Bảng điều khiển 900 vòng |
900mm |
25mm |
Vít tự khoan lộ thiên |
|
Bảng điều khiển đường may đứng 470 |
470mm |
65mm |
Hỗ trợ trượt ẩn |
|
Bảng điều khiển đường may đứng 475 |
475mm |
65mm |
Hỗ trợ cố định được che giấu |
Lớp nền: TS280 (khu vực thông thường), TS350 (khu vực áp lực gió cao)
Độ bền kéo: 380 ~ 520MPa
Hệ số giãn nở nhiệt: 1,2×10⁻⁵/oC
Màng sơn khô bề mặt: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
Trọng lượng tham khảo: 0,5mm=4,0kg/㎡, 0,6mm=4,8kg/㎡
Sức cản của gió: Áp suất gió cơ bản 0,55 ~ 1,0kPa với cốt thép xà gồ Z
Hỗ trợ trượt Phạm vi trượt: ± 25 mm
Thông số Rock Wool: Mật độ 100-150kg/m³, chống cháy loại A
Dựa trên các điều kiện dự án tại địa phương—bao gồm áp suất gió, tải trọng tuyết, mức độ ăn mòn và quy tắc an toàn cháy nổ—chúng tôi cung cấp các giải pháp phù hợp miễn phí cho cấu hình mái, lớp phủ và lớp cách nhiệt, giảm thiểu rủi ro phải làm lại trong tương lai liên quan đến chống thấm hoặc cản gió.
Bao bì kín khí, chống ẩm chuyên dụng dành cho vận tải đường biển bao gồm các tấm bảo vệ góc và tấm ngăn cách để ngăn ngừa hư hỏng do phun muối đại dương và biến dạng bề mặt.
Hướng dẫn cài đặt từ xa được cung cấp bằng cả tiếng Trung và tiếng Anh; bảo hành lớp phủ bề mặt 15 năm đối với khu vực nội địa và 8 năm đối với khu vực ven biển; bảo hành hoàn thiện lớp sơn dựa trên tuổi thọ sử dụng của lớp phủ cụ thể; và cung cấp phụ kiện thay thế trọn đời.
1 Việc hoàn thiện bằng fluorocarbon (PVDF) có bắt buộc đối với các dự án ven biển không?
Đối với các khu vực cách bờ biển trong phạm vi 5km hoặc trong các khu công nghiệp hóa chất, bắt buộc phải sử dụng chất nền AZ275 kết hợp với lớp hoàn thiện fluorocarbon PVDF; đối với các khu vực cách bờ biển 5–20km có sương muối nhẹ, có thể sử dụng chất nền AZ275 với lớp hoàn thiện HDP (Polyester có độ bền cao) để cân bằng chi phí và tuổi thọ.
2 Tấm lợp tôn cho công trình kết cấu có thể sử dụng cho mái khung không gian cong được không?
Đối với mái cong có bán kính lớn hơn 50m, có thể sử dụng tấm xếp chồng loại 900 ở mức độ hạn chế; đối với các bề mặt cong phức tạp có bán kính hẹp hơn, bắt buộc phải có tấm đường may đứng loại 470 để ngăn ngừa biến dạng, nứt hoặc rò rỉ ở các khớp nối.
3 Người ta có thể lựa chọn giữa màng chắn hơi và màng chống thấm thoáng khí được không?
Sử dụng tấm chắn hơi cho nội thất dễ bị ẩm ướt và màng chống thấm thoáng khí cho bên ngoài tiếp xúc với mưa; ở những vùng có độ ẩm cao và lượng mưa thường xuyên phải lắp đặt cả hai lớp, trong khi đối với những nhà kho đơn giản, khô ráo thì có thể bỏ qua hoàn toàn cả hai lớp.
