HASHENGnguồn cung cấp tùy chỉnhCột thép kết cấu định hìnhgiải pháp cho các dự án mà cột vuông, tròn hoặc dầm chữ H thông thường không thể đáp ứng đầy đủ về bố cục kiến trúc, yêu cầu kết nối hoặc điều kiện chịu lực. Bằng cách kết hợp thiết kế mặt cắt linh hoạt với chế tạo chính xác, các cột này cung cấp một cách thực tế để tích hợp hiệu suất kết cấu với việc sử dụng không gian hiệu quả.
Cột thép kết cấu định hình là một bộ phận chịu lực thẳng đứng tùy chỉnh được thiết kế với mặt cắt ngang không chuẩn. Không giống như các cột thông thường, nó có thể được chế tạo thành hình chữ L, hình chữ T, hình chữ thập, đa giác, tiết diện thay đổi, cong hoặc các cấu hình dành riêng cho dự án khác. Tính linh hoạt này làm cho nó đặc biệt có giá trị đối với các góc xây dựng, cột tường ẩn, không gian kiến trúc không đồng đều, kết cấu nhịp lớn và các khu vực chịu tải trọng lệch tâm hoặc đa hướng.
Đối với các kỹ sư, kiến trúc sư, nhà thầu, đội mua sắm, việc lựa chọn cột phù hợp không chỉ đơn giản là chọn thép có đủ cường độ. Hình học, hướng kết nối, độ chính xác chế tạo, yêu cầu địa chấn, chống ăn mòn, điều kiện lắp đặt và việc sử dụng không gian tổng thể cũng phải được xem xét. Một cột có hình dạng được thiết kế phù hợp có thể giải quyết các yếu tố này như một phần của giải pháp kết cấu tích hợp.
1. Cột thép kết cấu định hình là gì?
4. Vật liệu và thông số hiệu suất nào quan trọng?
5. Cột thép kết cấu định hình được sản xuất như thế nào?
6. Cột thép kết cấu định hình được sử dụng ở đâu?
7. So sánh nó với các cột thông thường như thế nào?
8. Người mua nên chọn đúng cột như thế nào?

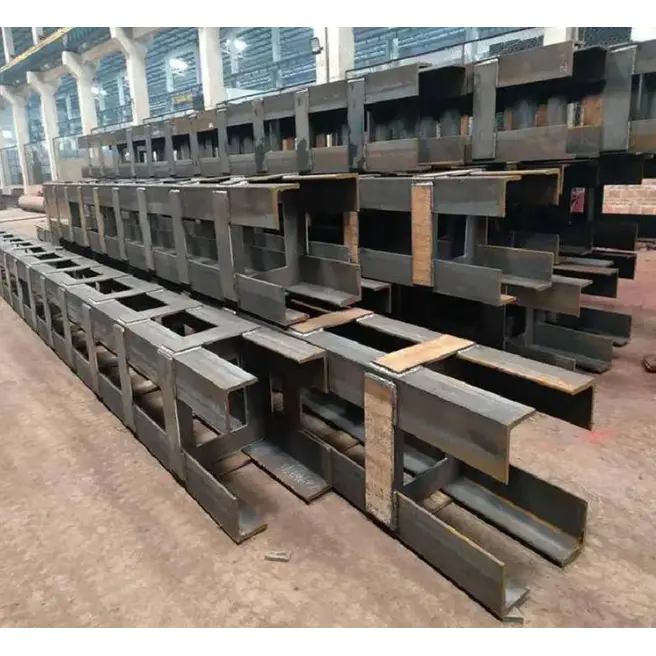

Cột thép kết cấu định hình là một bộ phận kết cấu thẳng đứng có mặt cắt ngang được thiết kế đặc biệt bên ngoài dạng tiết diện hình chữ nhật, hình tròn hoặc hình chữ H tiêu chuẩn thông thường. Nó có thể được sản xuất bằng cách lắp ráp các tấm thép, phần kết cấu, phần rỗng hoặc ống thép và nối chúng thông qua quá trình hàn và chế tạo có kiểm soát.
Mục đích chính là giải quyết các vấn đề về cấu trúc hoặc kiến trúc mà các cột tiêu chuẩn không thể giải quyết một cách hiệu quả. Ví dụ, một cột được đặt ở góc tòa nhà có thể cần phải ngang bằng với hai bức tường thay vì chiếu vào không gian bên trong có thể sử dụng được. Cột hình chữ L có thể giải quyết tình trạng này trong khi vẫn duy trì đường dẫn tải cần thiết.
Tương tự, cột trung tâm nhận chùm tia từ nhiều hướng có thể được hưởng lợi từ cấu hình hình chữ thập. Các cột có tiết diện thay đổi và cong cũng có thể hỗ trợ các mặt tiền kiến trúc đặc biệt, nơi khó có thể tích hợp một mặt cắt thông thường cố định.
Theo thông số kỹ thuật sản phẩm của HAISHENG, các cấu hình điển hình bao gồm cột hình chữ L, hình chữ T, hình chữ thập, hình đa giác, cột composite, tiết diện thay đổi và cột cong. Thiết kế có thể được phát triển theo bản vẽ thi công, điều kiện địa điểm, điểm kết nối và yêu cầu chịu tải cụ thể của dự án.
Hình học tòa nhà khác nhau đòi hỏi các giải pháp kết cấu khác nhau. Các cấu hình sau đây là một trong những lựa chọn hữu ích nhất cho việc xây dựng thép phi tiêu chuẩn:
| Cấu hình | Ứng dụng điển hình | Lợi ích chính |
|---|---|---|
| Cột hình chữ L | Góc xây dựng và giao lộ tường | Phù hợp chặt chẽ với các bức tường và giảm tắc nghẽn bên trong |
| Cột hình chữ T | Vị trí tâm, hành lang và mép tường | Cung cấp sự hỗ trợ cân bằng trong khi tích hợp với bố cục tường |
| Cột hình chữ thập | Lõi kết cấu trung tâm và kết nối chùm tia đa hướng | Tạo điều kiện kết nối từ nhiều hướng |
| Cột hình chữ Z | Mặt bằng tầng không đồng đều và các khu công trình chuyên dụng | Thích ứng với sự sắp xếp không gian phức tạp |
| Cột đa giác | Công trình kiến trúc và công trình quy mô lớn | Kết hợp hình học tùy chỉnh với các yêu cầu về cấu trúc |
| Cột phần biến | Các công trình cao tầng và mặt tiền kiến trúc | Cho phép kích thước phần thay đổi theo tải hoặc thiết kế |
| Cột cong | Mặt tiền cong và những công trình kiến trúc đặc sắc | Hỗ trợ các yêu cầu hình học và hình ảnh phức tạp |
Cấu hình phù hợp nhất phải được xác định thông qua tính toán kỹ thuật kết cấu thay vì chỉ được lựa chọn dựa trên hình thức bên ngoài. Hình học mặt cắt ngang, độ dày tấm, chiều cao cột, điều kiện tải, chi tiết kết nối và mã thiết kế áp dụng đều ảnh hưởng đến thiết kế cuối cùng.
Ưu điểm rõ ràng nhất là tính linh hoạt hình học. Thay vì buộc bố cục tòa nhà phải phù hợp với cột tiêu chuẩn, các kỹ sư có thể điều chỉnh cột cho phù hợp với cấu trúc. Điều này đặc biệt hữu ích cho các góc, giao lộ trên tường, mức sàn so le, sơ đồ không đều và khu vực lắp đặt hạn chế.
Khi một cột có thể được tích hợp vào một bức tường, nó có thể làm giảm diện tích sàn có thể sử dụng bị mất do các hình chiếu kết cấu. Điều này có thể có giá trị trong các tòa nhà dân cư, không gian thương mại, cơ sở công cộng và các công trình đúc sẵn, nơi hiệu quả quy hoạch nội thất là quan trọng.
Các cột có hình dạng đặc biệt có thể cung cấp nhiều bề mặt kết nối cho dầm, giằng và các bộ phận kết cấu khác. Ví dụ, cấu hình hình chữ thập có thể được thiết kế cho các tình huống trong đó các thành phần kết cấu hội tụ từ nhiều hướng.
Bằng cách điều chỉnh chiều rộng chi, độ dày tấm và mặt cắt ngang tổng thể, các kỹ sư có thể sửa đổi sự phân bố vật liệu kết cấu và ảnh hưởng đến độ cứng theo các trục khác nhau. Điều này làm cho các cột có hình dạng trở nên hữu ích cho các dự án có điều kiện tải trọng thẳng đứng, ngang hoặc lệch tâm bất thường.
Nhiều hoạt động chế tạo phức tạp có thể được hoàn thành trước khi giao hàng. Việc cắt, lắp ráp, hàn, làm thẳng, gia công cuối, gắn tấm, kiểm tra và xử lý bề mặt có thể được phối hợp trong môi trường sản xuất được kiểm soát. Điều này có thể làm giảm số lượng chế tạo cần thiết tại công trường.
Lựa chọn vật liệu phải phù hợp với tính toán kết cấu, điều kiện môi trường, yêu cầu về nhiệt độ và tiêu chuẩn áp dụng của dự án. HAISHENG liệt kê Q235B và Q355B là các lựa chọn vật liệu chính, trong đó Q355NL và Q355GJ có sẵn cho các yêu cầu cụ thể về nhiệt độ thấp hoặc địa chấn cao.
| tham số | Đặc điểm kỹ thuật điển hình |
|---|---|
| Vật liệu chính | Q235B, Q355B |
| Tùy chọn vật liệu đặc biệt | Q355NL, Q355GJ |
| Độ dày tấm / chi | Khoảng 8–60 mm tùy theo thiết kế |
| Chiều rộng chi đơn | Khoảng 100–600 mm tùy theo cấu hình |
| Độ dài phân đoạn điển hình | 9 m hoặc 12 m; xây dựng phân đoạn cho chiều cao lớn hơn |
| Độ thẳng của cột | ≤ L/1000 |
| Độ lệch kích thước mặt cắt ngang | Khoảng ±2–3 mm |
| Độ dày tấm đế | Khoảng 16–60 mm |
| Phạm vi bu lông neo | M20–M64 theo thiết kế |
Để tham khảo, Q235B thường được sử dụng cho các ứng dụng kết cấu tiêu chuẩn, trong khi Q355B cung cấp cường độ năng suất cao hơn và phù hợp cho các ứng dụng kết cấu có tải trọng nặng hơn, nhà cao tầng và đòi hỏi khắt khe. Việc lựa chọn vật liệu phải luôn được xác minh theo yêu cầu kỹ thuật của dự án và các quy chuẩn kết cấu địa phương.
Để bảo vệ chống ăn mòn, việc chuẩn bị bề mặt và lựa chọn lớp phủ đều quan trọng như nhau. Một hệ thống điển hình có thể bao gồm phun bi đến Sa2,5, sau đó là lớp sơn lót giàu kẽm, lớp phủ trung gian và lớp phủ ngoài. Đối với các môi trường khắc nghiệt hơn, chẳng hạn như các ứng dụng ven biển, việc mạ kẽm nhúng nóng cũng có thể được xem xét.
Sản xuất chính xác đặc biệt quan trọng vì hình học không chuẩn sẽ ít có chỗ cho các lỗi chế tạo không kiểm soát được. Một quy trình sản xuất điển hình bao gồm các giai đoạn sau:
Đối với các mối nối kết cấu quan trọng, thử nghiệm không phá hủy có thể được đưa vào kế hoạch kiểm soát chất lượng. HAISHENG quy định các mối hàn cấp I và kiểm tra siêu âm 100% cho các mối nối dầm-cột chính và các mối hàn mối nối chính trong các cấu hình áp dụng.
Tính linh hoạt của hình học tùy chỉnh làm cho các cột này phù hợp với các dự án mà các phần kết cấu tiêu chuẩn khó tích hợp.
Chúng đặc biệt hữu ích khi các yêu cầu về cấu trúc và yêu cầu kiến trúc chồng chéo lên nhau. Thay vì coi cột như một phần hàng hóa tiêu chuẩn, toàn bộ phần tử có thể được thiết kế như một phần của hệ thống kết cấu của tòa nhà.
| Tính năng | Cột thép kết cấu định hình | Phần H thông thường | Phần rỗng tròn |
|---|---|---|---|
| Tính linh hoạt của mặt cắt ngang | Rất cao; hình học tùy chỉnh | Hình học tiêu chuẩn | Hình học tròn tiêu chuẩn |
| Tích hợp tường | Tuyệt vời cho bố cục đã chọn | Vừa phải | Vừa phải |
| Kết nối đa hướng | Có thể được thiết kế cho nhiều hướng kết nối | Phù hợp tự nhiên hơn với các trục trực giao chính | Các kết nối có thể được bố trí xung quanh mặt cắt nhưng có thể yêu cầu chi tiết chuyên dụng |
| Khả năng thích ứng kiến trúc | Xuất sắc | Vừa phải | Tốt |
| Phần biến | Có sẵn | Giới hạn mà không cần chế tạo bổ sung | Có thể nhưng yêu cầu chế tạo tùy chỉnh |
| Sử dụng điển hình | Cấu trúc phức tạp và không chuẩn | Khung thép thông thường | Cột lộ thiên và ứng dụng kết cấu chuyên dụng |
Sự so sánh này không có nghĩa là cột có hình dáng luôn ưu việt hơn. Các mặt cắt tiêu chuẩn vẫn có tính kinh tế và hiệu quả cao khi hình dạng của chúng phù hợp với dự án. Giá trị của Cột thép kết cấu định hình xuất hiện khi các biên dạng thông thường tạo ra sự thỏa hiệp về không gian, kết nối, hình thức kiến trúc hoặc hiệu suất kết cấu.
Đối với các nhà thầu, kỹ sư kết cấu và nhóm mua sắm đang tìm kiếm nhà sản xuất hoặc nhà cung cấp Trung Quốc, cần xác nhận một số yếu tố trước khi đặt hàng.
Một nhà sản xuất đáng tin cậy phải có khả năng chuyển các bản vẽ kỹ thuật thành một quy trình chế tạo được kiểm soát trong khi vẫn duy trì khả năng truy xuất nguồn gốc từ nguyên liệu thô đến thành phần hoàn thiện.
Mục đích chính của nó là cung cấp cột chịu lực có thể thích ứng với bố cục kiến trúc, yêu cầu kết nối bất thường, không gian hạn chế, tải lệch tâm hoặc khung kết cấu phức tạp mà cột tiêu chuẩn không phù hợp.
Đúng. Mặt cắt ngang, kích thước, cấp thép, độ dày tấm, chiều cao, tấm kết nối, chất làm cứng, tấm đế và xử lý bề mặt có thể được tùy chỉnh theo bản vẽ kỹ thuật và yêu cầu của dự án.
Q235B và Q355B là những lựa chọn phổ biến. Tùy thuộc vào điều kiện dự án, Q355NL hoặc Q355GJ có thể được xem xét cho các ứng dụng cụ thể ở nhiệt độ thấp hoặc địa chấn cao.
Chúng có thể được sử dụng trong các công trình cao tầng và chịu tải nặng khi được thiết kế phù hợp. Thiết kế cuối cùng phải được xác minh thông qua tính toán kết cấu và tuân thủ các quy chuẩn xây dựng hiện hành.
Đúng. Tùy thuộc vào môi trường, các lựa chọn bảo vệ có thể bao gồm hệ thống phủ nhiều lớp hoặc mạ kẽm nhúng nóng. Việc xử lý thích hợp phải được xác định tùy theo điều kiện tiếp xúc và yêu cầu của dự án.
Thông tin hữu ích bao gồm bản vẽ kết cấu, kích thước cột, loại mặt cắt, cấp thép, số lượng, chiều dài yêu cầu, chi tiết kết nối, xử lý bề mặt, yêu cầu kiểm tra, điểm đến giao hàng và các tiêu chuẩn áp dụng.
A Cột thép kết cấu định hìnhđưa ra giải pháp hiệu quả khi các cấu kiện thép thông thường không thể đồng thời đáp ứng các yêu cầu về kết cấu, kiến trúc và sử dụng không gian. Từ các cột góc hình chữ L và cột tường hình chữ T cho đến các cấu hình hình chữ thập, đa giác, cong và tiết diện thay đổi, hình học tùy chỉnh cho phép hệ thống kết cấu thích ứng với dự án thay vì buộc dự án phải thích ứng với một biên dạng tiêu chuẩn. Đối với những người mua đang tìm kiếm nhà sản xuất Trung Quốc đáng tin cậy và nhà cung cấp kết cấu thép một cửa, HAISHENG cung cấp chế tạo tùy chỉnh dựa trên bản vẽ, yêu cầu vật liệu, chi tiết kết nối, thông số kỹ thuật kích thước, yêu cầu kiểm tra và nhu cầu xử lý bề mặt. Nếu bạn đang lập kế hoạch cho một dự án kết cấu thép phi tiêu chuẩn và cần kích thước cột tùy chỉnh, tư vấn kỹ thuật hoặc báo giá dự án,liên hệ với chúng tôiđể thảo luận về các yêu cầu của bạn và phát triển giải pháp Cột thép kết cấu định hình phù hợp.
