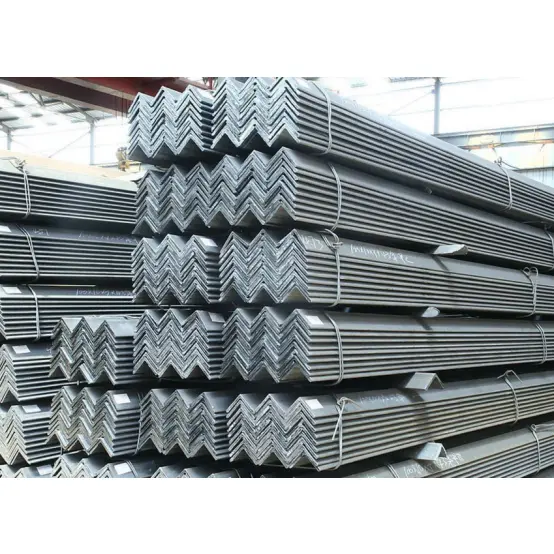

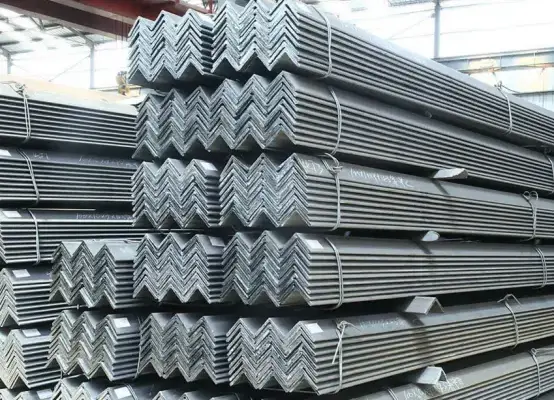

Thanh góc kết cấu thép mạ kẽm

Thanh góc kết cấu thép mạ kẽm có trọng lượng nhẹ, tiết kiệm chi phí, dễ gia công và lắp đặt. Với mặt cắt nhỏ gọn và linh hoạt, chúng thường được sử dụng để kết nối kết cấu, giằng, gia cố xà gồ, lan can, giá đỡ, bộ phận nhúng và các bộ phận phụ trợ khác nhau. Được sử dụng rộng rãi trong các cơ sở công nghiệp, dự án đô thị, lắp đặt cơ điện và kho bãi, chúng là vật liệu phụ trợ khối lượng lớn trong kết cấu thép.

Đặc điểm của thanh góc

I. Đặc tính cơ học và mặt cắt ngang

1. Mặt cắt hình chữ L; kết cấu nhẹ. Chúng chủ yếu chịu được lực dọc trục, lực cắt và mô men uốn cục bộ. Do độ cứng tổng thể tương đối thấp nên chúng không thích hợp để sử dụng làm các bộ phận chịu lực lõi như dầm chính hoặc cột.

2. Cấu trúc đơn mảnh, cán nóng mang lại ứng suất dư thấp và đặc tính vật liệu đồng nhất, giúp chúng có khả năng chống nứt hoặc biến dạng khi chịu tải.

3. Các góc chân bằng nhau giúp phân bổ tải trọng đối xứng, trong khi các góc chân không bằng nhau cho phép lựa chọn linh hoạt dựa trên hướng của lực, phù hợp với nhiều mối nối lắp đặt khác nhau.

II. Đặc điểm kinh tế và mua sắm

1. Nhiều thông số kỹ thuật và mẫu mã; thị trường dồi dào và kênh mua sắm đa dạng; giá thấp và chi phí tổng thể thấp.

2. Nhẹ, giảm đáng kể tải trọng kết cấu tổng thể và chi phí nền móng.

III. Đặc điểm gia công và xây dựng

1. Việc cắt, đục lỗ, uốn, hàn và nối rất đơn giản, cho phép xử lý thứ cấp tại chỗ một cách linh hoạt.

2. Kích thước nhỏ gọn giúp thao tác và nâng hạ dễ dàng; phương pháp lắp ráp linh hoạt (hàn hoặc bắt vít) đảm bảo hiệu quả thi công cao.

3. Tùy chọn nối và kết hợp linh hoạt; sử dụng nhiều thanh cùng nhau có thể nâng cao khả năng chịu tải tổng thể và độ ổn định.

IV. Đặc điểm sử dụng và tương thích

1. Được giao ở trạng thái cán nóng "đen" (quy mô nhà máy); tương thích với các phương pháp xử lý chống ăn mòn như loại bỏ rỉ sét, sơn và mạ kẽm nhúng nóng; thích hợp để sử dụng trong môi trường tiêu chuẩn trong nhà và ngoài trời. 2. Rất linh hoạt; thích hợp để chế tạo các bộ phận phụ trợ khác nhau như đầu nối, giá đỡ, khung vỏ, lan can và các bộ phận nhúng.

V. Hạn chế

Do hình dạng mặt cắt ngang của chúng, chúng có khả năng chống uốn và dịch chuyển ngang hạn chế. Chúng chủ yếu đóng vai trò là các bộ phận chịu tải phụ, kết nối hoặc gia cố và không thể hỗ trợ các tải trọng lớn trong các ứng dụng kéo dài hoặc tải nặng.

Công dụng và phạm vi ứng dụng

I. Công dụng chính

1. Kết nối và gia cố mối nối: Các thanh góc kết cấu thép mạ kẽm đóng vai trò là tấm kết nối, chất tăng cứng và các bộ phận nối giữa các bộ phận thép sơ cấp và thứ cấp (như dầm và cột), nâng cao tính toàn vẹn của mối nối.

2. Các loại giá đỡ và giá đỡ khác nhau: Gia công giá đỡ ống, giá đỡ máng cáp, đế thiết bị, giá đỡ hành lang tiện ích và giá đỡ mái nhà.

3. Vỏ và khung: Xà gồ tường/mái nhà xưởng công nghiệp, khung ốp thép màu, khung vách ngăn, khung cửa/cửa sổ.

4. Lan can, lan can và thang: Hàng rào chu vi nhà máy, tay vịn cầu thang, lan can lối đi, vách ngăn và các bộ phận chính của thang tiếp cận.

5. Các bộ phận nhúng và neo: Các bộ phận nhúng trong xây dựng, các đầu nối tấm đế và thanh giằng tường.

6. Khung nhẹ và các cơ sở tạm thời: Nhà kho đơn giản, tấm chắn công trường, giá đỡ tạm thời và các bộ phận của giàn giáo.

7. Gia cố kết cấu thép: Cung cấp khả năng tăng cường, buộc và hỗ trợ ngang cho dầm chữ H, thép kênh, dầm chữ I và các bộ phận kết cấu khác.

II. Phạm vi ứng dụng

1. Công trình công nghiệp: Hệ thống hỗ trợ, kết cấu bao che và vật liệu phụ trợ cho bệ thiết bị trong nhà máy, nhà kho, nhà xưởng.

2. Kỹ thuật đô thị: Lan can đường, tích trữ công trường, khung biển quảng cáo, hỗ trợ đường dây tiện ích thành phố và lối đi nhỏ.

3. M&E và HVAC: Giá đỡ và móc treo chuyên dụng cho ống gió, ống nước, dây cáp trong các nhà máy điện, cơ sở hóa chất, tòa nhà thương mại.

4. Nhà tiền chế và nhà dân dụng: Khung phụ trợ cho kết cấu thép nhiều tầng, nhà mô-đun và các đơn vị nhà ở đơn giản.

5. Kho bãi và hậu cần: Giá đỡ nhẹ, giá đỡ vách ngăn lưu trữ và kết cấu bảo vệ bãi chứa hàng. 6. Lĩnh vực khác: Kết cấu phụ trợ máy xây dựng, vật liệu phụ trợ hàng hải, khung máy nông nghiệp và các bộ phận phụ trợ cho tháp truyền tải điện.

Các thông số hiệu suất chính

Tiêu chuẩn: GB/T 706-2016 (Thanh góc kết cấu thép mạ kẽm); được phân loại thành góc hai chân bằng nhau và góc không bằng nhau.

I. Vật liệu thông thường và tính chất cơ học

Mô đun đàn hồi: 2,06 × 10⁵ MPa; năng lượng tác động ở nhiệt độ phòng ≥ 27 J.

II. Phân loại, chỉ định và thông số kỹ thuật chính thống

1. Phân loại và ký hiệu

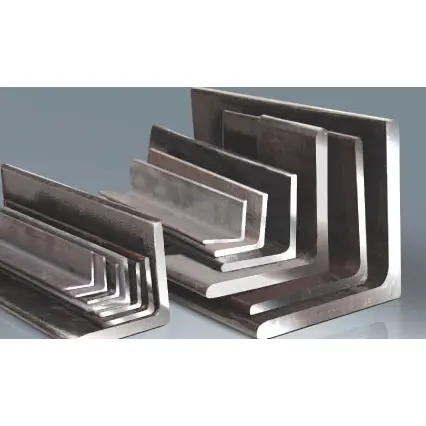

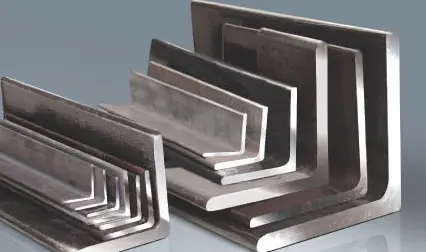

· Góc hai chân bằng nhau: Chiều rộng hai chân bằng nhau; ký hiệu: chiều rộng chân × độ dày chân (ví dụ: ∠50×5).

· Góc chân không đều: Chiều rộng chân khác nhau; ký hiệu: chiều rộng chân dài × chiều rộng chân ngắn × độ dày chân (ví dụ: ∠63×40×5).

2. Góc bằng nhau thường gặp (Chủ yếu trong kỹ thuật)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Góc không bằng nhau thường gặp

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Dimensions and Length Parameters

1. Chiều dài cố định tiêu chuẩn: 6m, 9m, 12m; cắt tùy chỉnh có sẵn; dung sai chiều dài ± 5 mm.

2. Dung sai hình dạng: Độ cong 2 mm trên mét; tổng độ cong ≤ 0,2% tổng chiều dài; không có độ xoắn đáng kể.

IV. Đặc điểm kết cấu

1. Mặt cắt mở hình chữ L; độ cứng xoắn và uốn thấp; thích hợp để chống lại lực dọc trục, lực cắt và mômen uốn cục bộ.

2. Các góc bằng nhau có tải trọng đối xứng và thường được sử dụng cho hệ giằng hai chiều hoặc các giá đỡ đối xứng; các góc chân không bằng nhau thích hợp cho các mối nối chịu tải một chiều.

3. Khả năng chịu tải của một bộ phận bị hạn chế; việc kết hợp hoặc nhóm các thành viên có thể nâng cao độ cứng tổng thể.

V. Đặc điểm bề mặt và gia công

1. Điều kiện giao hàng: Cán nóng, hoàn thiện màu đen (có vảy cán).

2. Khả năng làm việc: Dễ cắt, khoan, hàn và uốn cong; thuận tiện cho việc gia công tại chỗ.

3. Bảo vệ bề mặt: Tương thích với việc loại bỏ và sơn rỉ sét, mạ kẽm nhúng nóng hoặc sơn tĩnh điện; thích hợp cho cả môi trường trong nhà và ngoài trời.

VI. Thông số môi trường hoạt động

1. Phạm vi nhiệt độ áp dụng: [Tối thiểu]°C đến [Tối đa]°C

2. Khả năng chống ăn mòn: Vật liệu cơ bản không có khả năng chống ăn mòn vốn có; bảo vệ bề mặt là bắt buộc đối với môi trường ngoài trời hoặc ăn mòn.

3. Phương pháp kết nối: Tương thích với hàn, bắt vít tiêu chuẩn hoặc bắt vít mạ kẽm.

Thông số kỹ thuật Bảng thép góc kết cấu mạ kẽm
