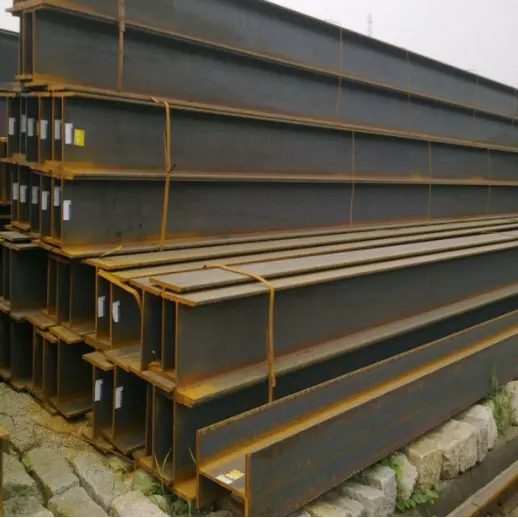

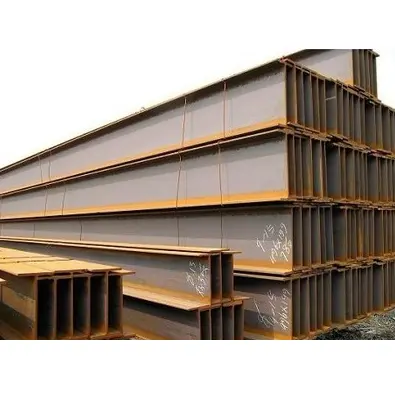

Thép kết cấu dầm chữ H cán nóng

Đặc điểm của thép dầm kết cấu H cán nóng là gì?

I. Đặc điểm kết cấu và cơ học

1. Cơ học cắt hiệu quả: Với độ dày mặt bích đồng đều và bề mặt bên trong và bên ngoài song song, mô đun mặt cắt được phân bổ đều. Chúng có khả năng chống uốn, cắt và xoắn vượt trội so với dầm chữ I tiêu chuẩn, mang lại hiệu quả chịu tải cao.

2. Hiệu suất tổng thể ổn định: Được hình thành thông qua quá trình cán nóng nhiệt độ cao tích hợp không có mối hàn, chúng có ứng suất dư thấp và có khả năng chống biến dạng và nứt, đảm bảo độ an toàn kết cấu cao.

3. Độ cứng và ổn định cao: Độ cứng tổng thể mạnh mẽ chống lại tải trọng thẳng đứng, áp lực gió ngang và lực địa chấn một cách hiệu quả, khiến chúng trở nên lý tưởng cho các dầm và cột có nhịp dài, chịu tải cao.

II. Đặc điểm kinh tế và vật chất

1. Nhẹ và tiết kiệm vật liệu: Chúng yêu cầu ít vật liệu hơn so với các phần thép kết cấu truyền thống để có cùng khả năng chịu tải, giúp giảm trọng lượng chết và chi phí móng của tòa nhà một cách hiệu quả.

2. Thông số kỹ thuật được tiêu chuẩn hóa: Thông số kỹ thuật toàn diện trên các dòng HW, HM và HN, kết hợp với nguồn hàng dồi dào, tạo điều kiện dễ dàng lựa chọn và mua sắm.

III. Đặc điểm xây dựng và sử dụng

1. Hiệu quả lắp đặt cao: Hình học đều đặn và độ chính xác của mối nối cao cho phép thực hiện nhiều phương pháp kết nối khác nhau (chẳng hạn như bắt vít và hàn), dẫn đến thời gian thi công tại chỗ ngắn hơn.

2. Khả năng thích ứng rộng: Thích hợp để sử dụng trực tiếp trong dầm, cột, bệ và giá đỡ. Khi kết hợp với lớp phủ chống ăn mòn hoặc mạ kẽm nhúng nóng, chúng phù hợp để sử dụng trong nhà và ngoài trời cũng như trong môi trường tiêu chuẩn hoặc ăn mòn.

3. Dễ gia công: Dễ dàng cắt, khoan và hàn bằng các chất làm cứng và tấm kết nối để đáp ứng các yêu cầu kết nối kết cấu đa dạng.

Công dụng và phạm vi ứng dụng

I. Công dụng chính

1. Cột chịu lực: Chủ yếu sử dụng loại Mặt bích rộng (HW), cột này đóng vai trò là bộ phận chịu lực thẳng đứng chính, truyền tải trọng thẳng đứng và đảm bảo độ ổn định kết cấu tổng thể.

2. Dầm và Cột Khung: Mặt bích trung bình (HM) phù hợp với hệ thống khung thép, chịu được cả tải trọng thẳng đứng và lực ngang.

3. Dầm sơ cấp và thứ cấp: Mặt cắt hẹp (HN) được sử dụng rộng rãi nhất; chúng hỗ trợ tải trọng sàn và mái và lý tưởng cho hệ thống sàn và mái có nhịp dài.

4. Các bộ phận giằng/hỗ trợ: Được sử dụng để chế tạo các giá đỡ thiết bị, giá đỡ ống, bệ bảo trì, đế xà gồ mái, v.v.

5. Kết cấu liên hợp: Kết hợp với bê tông tạo thành dầm, cột liên hợp thép-bê tông sử dụng trong các công trình nhiều tầng, nhà cao tầng.

II. Phạm vi ứng dụng

1. Công trình công nghiệp

Hệ thống nhà xưởng, nhà kho, nhà xưởng kết cấu thép đa dạng; Dầm chữ H kết cấu cán nóng là vật liệu cốt lõi cho kết cấu thép công nghiệp.

2. Công trình công cộng và dân dụng

Các công trình có không gian rộng, nhịp dài như sân vận động, trung tâm triển lãm, trung tâm giao thông (nhà ga/sân bay), trung tâm mua sắm, tòa nhà văn phòng và khu dân cư phức hợp nhiều tầng.

3. Đô thị và Cơ sở hạ tầng

Đường hầm tiện ích đô thị, trụ cầu, cầu vượt dành cho người đi bộ, trụ đỡ tích trữ của thành phố và khung cho các biển quảng cáo lớn ngoài trời.

4. Các dự án hỗ trợ và năng lượng mới

Cấu trúc lắp đặt quang điện (PV), đế tuabin gió, cơ sở lưu trữ năng lượng và khung thép cho cơ sở hạ tầng năng lượng mới.

5. Các lĩnh vực khác

Cơ sở thiết bị lớn, nền tảng công nghiệp, giá đỡ boong tàu, hệ thống kho bãi và hậu cần cũng như các tòa nhà thép đúc sẵn.

Các thông số hiệu suất chính của thép dầm kết cấu cán nóng

Tiêu chuẩn điều hành: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Vật liệu thông thường và tính chất cơ học

II. Quy tắc phân loại và chỉ định phần

1. Phân loại

· HW (Dầm chữ H rộng mặt bích): Chiều rộng mặt bích ≈ chiều cao tiết diện; chủ yếu được sử dụng cho các cột.

· HM (Dầm chữ H mặt bích trung bình): Chiều rộng mặt bích trung bình; chủ yếu được sử dụng cho dầm khung và cột.

· HN (Dầm chữ H mặt bích hẹp): Chiều sâu tiết diện cao và mặt bích hẹp; chủ yếu dùng cho dầm sơ cấp và dầm phụ (khối lượng sử dụng cao nhất).

2. Định dạng ký hiệu: Chiều cao H × Chiều rộng mặt bích B × Độ dày web t1 × Độ dày mặt bích t2. Ví dụ: HN400×200×8×13.

III. Dung sai kích thước và hình dạng

1. Độ lệch kích thước mặt cắt: Tuân thủ nghiêm ngặt các giới hạn tiêu chuẩn quốc gia để đảm bảo độ chính xác trong quá trình nối và lắp đặt.

2. Độ thẳng (Camber/Sweep): 2mm mỗi mét; tổng độ lệch không vượt quá 0,2% tổng chiều dài.

3. Xoắn: Không có biến dạng xoắn đáng kể dọc theo toàn bộ chiều dài; đáp ứng yêu cầu lắp đặt kết cấu thép.

4. Chiều dài cố định: Thông số kỹ thuật tiêu chuẩn. 6m/9m/12m; cắt tùy chỉnh dựa trên bản vẽ cũng có sẵn.

IV. Thuộc tính bề mặt và xử lý

1. Điều kiện giao hàng: Hoàn thiện "đen" cán nóng (có vảy cán).

2. Xử lý bề mặt: Thích hợp cho việc loại bỏ rỉ sét, sơn, sơn chống cháy và mạ kẽm nhúng nóng tiếp theo; thích nghi với cả môi trường trong nhà và ngoài trời.

3. Khả năng xử lý: Có thể cắt, khoan, hàn và uốn cong; thích hợp để chế tạo các kết nối cấu trúc khác nhau.

V. Thông số môi trường hoạt động

1. Nhiệt độ hoạt động tiêu chuẩn: [Phạm vi] °C.

2. Điều kiện nhiệt độ thấp: Phải vượt qua thử nghiệm tác động ở nhiệt độ thấp để sử dụng ở những vùng cực lạnh.

3. Khả năng chống ăn mòn: Vật liệu cơ bản không có khả năng chống ăn mòn vốn có; bảo vệ bề mặt là bắt buộc trong môi trường ăn mòn.

VI. Đặc điểm chịu lực kết cấu

1. Độ dày mặt bích đồng đều và bề mặt bên trong/bên ngoài song song; mô đun tiết diện cao có khả năng chống uốn, dịch chuyển ngang và xoắn tuyệt vời.

2. Cán nóng toàn bộ (không có mối hàn); ứng suất dư thấp; khả năng chống biến dạng hoặc nứt dưới tải trọng lâu dài.

3. Độ cứng ngang vượt trội so với dầm chữ I tiêu chuẩn; lý tưởng cho các công trình và tòa nhà có nhịp dài chịu tải trọng gió lớn.

Bảng thông số kỹ thuật
