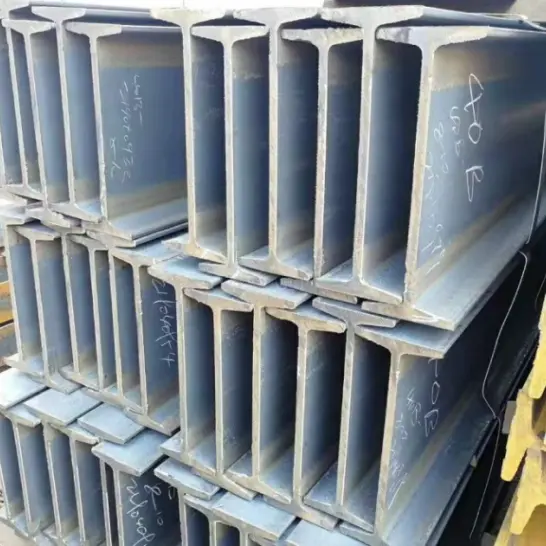

Thép dầm chữ I kết cấu cán nóng

HAISHENG, Nhà sản xuất thép kết cấu đáng tin cậy của Trung Quốc và Nhà cung cấp một cửa, dự trữ Thép kết cấu I cán nóng được sản xuất trên mỗi GB/T 706 với các loại Q235B và Q355B. Với mặt bích bên trong thon gọn và độ dày không đồng đều, nó mang lại chi phí tiết kiệm và dễ dàng xử lý. Được sử dụng rộng rãi cho dầm thứ cấp nhẹ, nền, giá đỡ và kết cấu thép nhẹ tạm thời, đây là phần cán nóng thông thường dành cho các tòa nhà có nhịp độ vừa và nhỏ.

Tính năng sản phẩm chính

I. Đặc tính mặt cắt và cơ học

1. Bề mặt mặt bích bên trong có độ dốc, độ dày mặt bích giảm dần từ trong ra ngoài; điều này dẫn đến sự phân bố ứng suất không đồng đều trên mặt cắt và độ cứng ngang tương đối yếu.

2. Thép kết cấu I cán nóng là một khối thống nhất, không có mối hàn, dẫn đến ứng suất dư thấp và độ ổn định kết cấu tốt.

3. Cung cấp khả năng chống uốn tốt nhưng khả năng chống dịch chuyển xoắn và ngang ở mức trung bình; không thích hợp cho các ứng dụng nhịp dài, tải trọng gió cao hoặc tải nặng.

II. Đặc điểm kinh tế và mua sắm

1. Một loại sản phẩm cổ điển với nhiều thông số kỹ thuật toàn diện; Có sẵn rộng rãi trong kho, dễ mua và giá cả cạnh tranh.

2. Với cùng khả năng chịu tải, mức tiêu hao vật liệu cao hơn so với dầm chữ H cán nóng, giúp tiết kiệm hơn cho các công trình nhẹ.

III. Đặc điểm xây dựng và sử dụng

1. Hình dạng thông thường tạo điều kiện thuận lợi cho quá trình xử lý thứ cấp (cắt, hàn, khoan) và cung cấp các phương pháp kết nối tại chỗ khác nhau.

2. Trọng lượng bản thân vừa phải giúp việc nâng và lắp đặt trở nên đơn giản; lý tưởng cho các tòa nhà đơn giản và các công trình tạm thời.

3. Có lớp hoàn thiện dạng vảy "đen" cán nóng; có thể trải qua quá trình loại bỏ rỉ sét và phủ lớp chống ăn mòn khi cần thiết để phù hợp với môi trường tiêu chuẩn trong nhà và ngoài trời.

IV. So sánh với dầm chữ H cán nóng

1. Độ cứng bên thấp hơn đáng kể so với dầm chữ H; không phù hợp để làm cột trong các tòa nhà cao tầng hoặc làm dầm chính cho các nhịp dài.

2. Hiệu suất cắt tương đối thấp, đòi hỏi nhiều vật liệu hơn khi chịu tải nặng.

3. Tỷ lệ chi phí-hiệu suất tuyệt vời; vẫn được sử dụng rộng rãi trong các kết cấu thép nhẹ và đơn giản.

Công dụng và phạm vi ứng dụng

I. Công dụng chính

1. Dầm phụ sàn/mái & Dầm đỡ đơn giản: Thép dầm kết cấu I cán nóng được sử dụng để hỗ trợ tải trọng sàn và mái nhẹ, điển hình là trong các hệ thống chịu tải nhịp nhỏ đến trung bình.

2. Dầm sàn & lối đi: Các bộ phận chịu tải sơ cấp và thứ cấp cho các nhà máy công nghiệp, bệ thiết bị, lối đi bảo trì và giàn đỡ.

3. Giá đỡ & Giá đỡ: Chế tạo giá đỡ ống, giá đỡ thiết bị, giằng tường và khung đỡ tạm thời.

4. Xà gồ & Khung tường: Xà gồ mái cho các tòa nhà công nghiệp nhẹ, tích trữ công trường và khung bao vây đơn giản.

5. Khung, dầm và cột quy mô nhỏ: Dầm và cột dành cho khung thép nhẹ trong các công trình thấp tầng, kết cấu đơn giản như nhà xưởng, nhà kho, nhà để xe.

6. Linh kiện máy xây dựng: Đế cho thiết bị nâng hạ, khung gầm xe, chống đỡ hố đào tạm thời, v.v.

II. Phạm vi ứng dụng

1. Công trình công nghiệp: Nhà máy công nghiệp nhẹ, nhà kho, nhà xưởng và hầm chứa nhỏ; chủ yếu được sử dụng cho các bộ phận chịu tải thứ cấp.

2. Công trình dân dụng tạm thời/đơn giản: Cơ sở vật chất tạm thời tại công trường, nhà để xe, mái che, nhà kho đơn giản và các tòa nhà mô-đun/di động.

3. Cơ sở hạ tầng thành phố: Tích trữ thành phố, hỗ trợ lan can, hỗ trợ lối đi cho người đi bộ và các giàn nhỏ.

4. Hỗ trợ cơ điện: Giá đỡ ống cho các nhà máy điện và nhà máy hóa chất, bệ thiết bị và giá treo/giá đỡ ống HVAC.

5. Công trình kỹ thuật tạm thời: Chống đào, chân giàn giáo và khung chịu lực tạm thời cho xây dựng.

6. Lĩnh vực khác: Khung máy móc nông nghiệp, khung cho thiết bị vận tải nhỏ và kệ kho đơn giản.

Các thông số hiệu suất chính

Tiêu chuẩn: GB/T 706-2016, GB/T 700, GB/T 1591

I. Vật liệu thông thường và tính chất cơ học

II. Chi tiết chỉ định và đặc điểm kỹ thuật của phần

1. Định dạng chỉ định: Model + Chiều cao (ví dụ: 10#, 12#, 14#, 16#, 20a#, 20b#). Các loại phụ (a, b, c) tồn tại có cùng chiều cao; độ dày của bản bụng và mặt bích tăng dần, dẫn đến khả năng chịu tải cao hơn.

2. Đặc điểm mặt cắt: Bề mặt bích bên trong có độ dốc 1:6; mặt bích dày hơn ở gốc và mỏng hơn ở rìa, dẫn đến sự phân bố ứng suất không đồng đều trên mặt cắt.

III. Thông số kỹ thuật chung (Mẫu + Kích thước mặt cắt)

Định dạng: Chiều cao × Chiều rộng mặt bích × Độ dày của web

·10#: 100×68×4.5

·12#: 120×74×5.0

·14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7,0; 20b#: 200×102×9.0

·25a#: 250×116×8,0; 25b#: 250×118×10.0

·30a#: 300×126×9,0; 30b#: 300×128×11.0

IV. Dung sai kích thước và hình dạng

1. Chiều dài cố định tiêu chuẩn: 6m, 9m, 12m; cắt tùy chỉnh có sẵn.

2. Độ thẳng (Camber): 2mm mỗi mét; tổng độ khum ≤0,2% tổng chiều dài.

3. Độ xoắn và độ vuông góc của mặt cuối tuân thủ các tiêu chuẩn quốc gia, đảm bảo độ chính xác trong quá trình lắp đặt và nối.

V. Đặc điểm bề mặt và gia công

1. Điều kiện giao hàng: Cán nóng với vảy cán (hoàn thiện màu đen).

2. Khả năng làm việc: Thích hợp để cắt, khoan, hàn và uốn; thuận tiện cho việc xử lý thứ cấp.

3. Bảo vệ chống ăn mòn: Không được bảo vệ ở trạng thái thô; có thể trải qua quá trình loại bỏ rỉ sét, sơn hoặc mạ kẽm nhúng nóng.

VI. Thông số môi trường và kết cấu

1. Nhiệt độ hoạt động: -20°C đến 80°C.

2. Đặc điểm kết cấu: Khả năng chống uốn vừa phải; khả năng chống xoắn và độ cứng bên tương đối thấp; không phù hợp với nhịp dài, khu vực có tải trọng gió lớn hoặc vai trò chịu tải chính trong kết cấu nhà cao tầng.

3. Khả năng chịu tải: Chủ yếu được sử dụng cho các dầm đỡ đơn giản và các bộ phận chịu tải nhẹ; tránh tải lệch tâm lâu dài.

Bảng thông số kỹ thuật của thép dầm chữ I cán nóng
