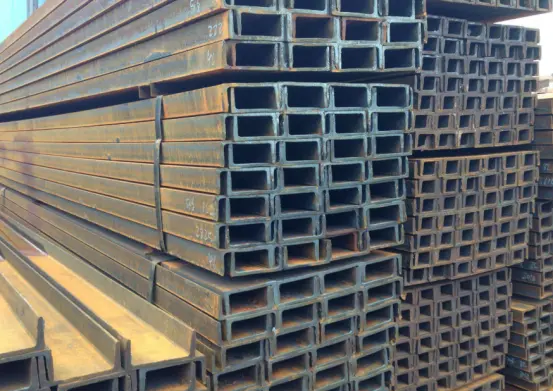

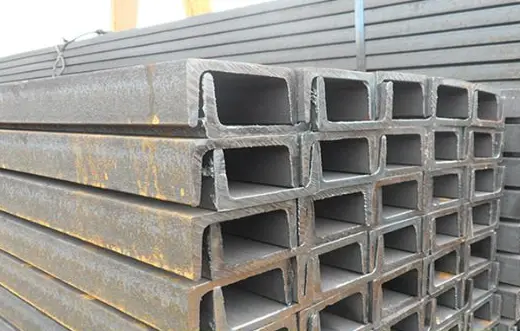

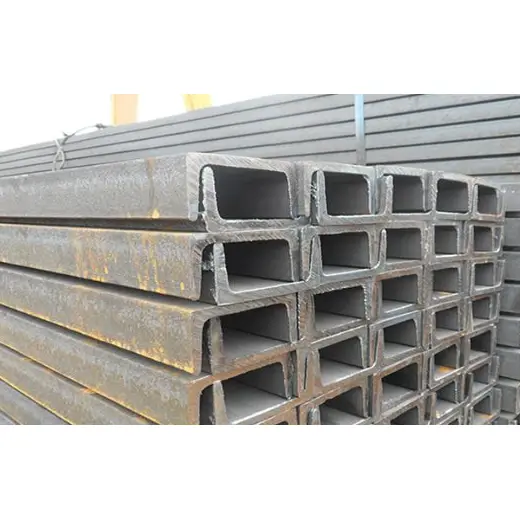

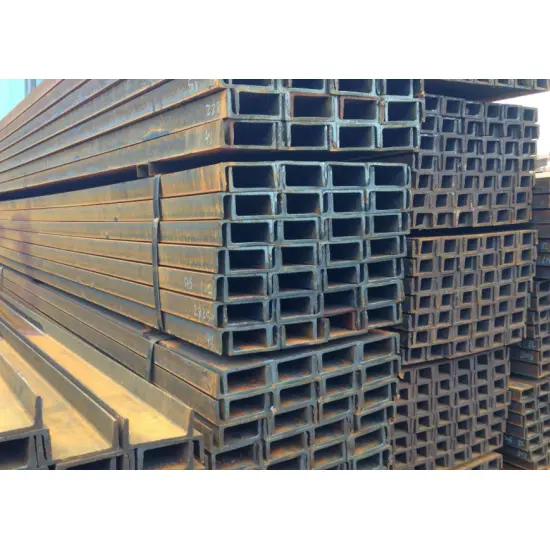

Phần kênh thép kết cấu cán nóng

Các phần kênh thép kết cấu cán nóng tuân thủ tiêu chuẩn quốc gia GB/T 706-2016 và được sản xuất bằng quy trình cán nóng tích hợp. Chúng có mặt cắt ngang hình chữ C (mở một mặt). Các mô hình được phân loại theo chiều cao của mặt cắt, với các phân chia nhỏ hơn (a, b, c) biểu thị độ dày tăng lên cho cùng một chiều cao. Sản phẩm có trọng lượng nhẹ, dễ gia công và tiết kiệm chi phí. Mặc dù các phần riêng lẻ có độ cứng ngang và khả năng chống xoắn hạn chế—làm cho chúng chủ yếu phù hợp với các bộ phận chịu tải thứ cấp—việc kết hợp hai phần (lưng đối lưng) với các tấm kết nối giúp tăng cường đáng kể hiệu suất cơ học tổng thể.

HAISHENG cung cấp đầy đủ các mô hình kênh cán nóng phổ biến, mỗi mô hình đều kèm theo báo cáo thử nghiệm vật liệu toàn diện. Chúng phù hợp cho các ứng dụng chịu tải phụ trợ khác nhau, bao gồm các nhà máy công nghiệp, dự án đô thị, hệ thống MEP/HVAC và các công trình tạm thời. Chúng tôi cung cấp đầy đủ các phương pháp xử lý chống ăn mòn—bao gồm loại bỏ rỉ sét, sơn và mạ kẽm nhúng nóng—để đáp ứng nhu cầu mua sắm số lượng lớn của các dự án ở nước ngoài.

I. Tiêu chuẩn sản phẩm

Sản xuất, dung sai kích thước và tính chất cơ học của Phần kênh kết cấu thép cán nóng tuân thủ tiêu chuẩn quốc gia: GB/T 706-2016 "Phần kết cấu thép cán nóng".

Tiêu chuẩn cơ học cho vật liệu thép nền: GB/T 700 và GB/T 1591.

II. Tính năng sản phẩm chính

2.1 Mặt cắt ngang và tính chất cơ học

1. Có mặt cắt kênh mở một mặt; các bộ phận riêng lẻ có độ cứng ngang vừa phải và khả năng chống xoắn tương đối yếu, khiến chúng không phù hợp để sử dụng làm cột chính độc lập trong các tòa nhà cao tầng hoặc dầm chịu lực chính cho các nhịp dài.

2. Được sản xuất thông qua quy trình cán nóng tích hợp không có mối hàn, dẫn đến ứng suất dư bên trong thấp. Cấu trúc ổn định và đáng tin cậy, chống nứt và biến dạng dưới tải trọng lâu dài.

2.2 Ưu điểm về mua sắm và chi phí

1. Nguồn cung dồi dào các mô hình thị trường tiêu chuẩn và các kênh mua sắm ổn định đảm bảo đơn giá thấp và chi phí tổng thể của dự án có thể kiểm soát được.

2. Trọng lượng bản thân nhẹ hơn với cùng khả năng chịu tải giúp giảm tổng trọng lượng của kết cấu thép cũng như chi phí vận chuyển và nâng hạ một cách hiệu quả.

2.3 Ưu điểm chế tạo và thi công tại chỗ

1. Các phần kênh kết cấu thép cán nóng có thể được cắt, khoan, hàn và uốn cong tự do; không có giới hạn về quy trình đối với chế tạo thứ cấp tại chỗ, cho phép lắp ráp khớp linh hoạt.

2. Kích thước nhỏ gọn và trọng lượng bản thân thấp cho phép hoàn thành việc xử lý và nâng bằng cách sử dụng lao động thủ công và thiết bị quy mô nhỏ, rút ​​ngắn đáng kể tiến độ xây dựng tại chỗ.

3. Tương thích với cả kết nối bắt vít và hàn; có thể được ghép nối với các tấm và phần thép khác nhau để hoàn thành việc lắp ráp khớp.

2.4 Bảo vệ chống ăn mòn và thích ứng với môi trường

1. Được cung cấp ở trạng thái "đen" cán nóng (có vảy cán) và không có lớp phủ chống ăn mòn phủ sẵn.

2. Các phương pháp xử lý chống ăn mòn—chẳng hạn như mài/loại bỏ rỉ sét, sơn lót chống gỉ, mạ kẽm nhúng nóng hoặc sơn tĩnh điện—có thể được áp dụng khi cần thiết; thích hợp sử dụng trong môi trường khô ráo trong nhà hoặc môi trường ngoài trời có độ ăn mòn nhẹ.

2.5 Ưu điểm của việc sử dụng kết hợp và những hạn chế

1. Ưu điểm của việc sử dụng kết hợp: Việc nối hai đoạn kênh tựa lưng vào nhau bằng các tấm kết nối giúp tăng cường đáng kể độ cứng ngang và khả năng chống xoắn, đáp ứng yêu cầu chịu tải vừa phải.

2. Hạn chế: Do có kết cấu tiết diện hở nên không thể sử dụng cho khung chính nhà cao tầng, dầm chính chịu tải nặng nhịp siêu dài hoặc các mối nối chịu lực quan trọng chịu áp lực gió lớn; chúng chỉ thích hợp cho hệ thống vỏ, thanh giằng và các bộ phận chịu tải thứ cấp.

III. Các kịch bản ứng dụng chính

3.1 Công dụng cốt lõi của mặt cắt kênh thép kết cấu cán nóng

1. Xà gồ tường và mái nhà xưởng: Kết hợp với dầm chính dầm chữ H để cố định tấm ốp thép định hình và truyền tải trọng thẳng đứng từ mái và tường.

2. Giá đỡ cho các thiết bị và đường ống khác nhau: Được sử dụng cho giá đỡ và giá treo ống (bao gồm cả hệ thống HVAC trong các tòa nhà), đế thiết bị và giá đỡ máng cáp trong các nhà máy hóa chất và nhà máy điện. 3. Các bộ phận khung nhẹ: Đinh tán vách ngăn, khung cửa và cửa sổ, khung tích trữ công trường và các bộ phận chịu lực phụ.

4. Các phụ kiện dành cho lối đi và sàn công nghiệp: Dầm lối đi bảo trì, bệ đỡ bậc thềm và trụ lan can/đế lan can.

5. Cốt thép và các bộ phận nhúng: Tấm thép nhúng, cốt thép dầm và cột và thép phụ để đỡ móng.

6. Công trình xây dựng tạm thời: Khung xây dựng đúc sẵn, chân giàn giáo và hỗ trợ an toàn khi đào tạm thời.

3.2 Ứng dụng toàn ngành

1. Công trình công nghiệp: Hệ thống bao bọc và hỗ trợ cho các nhà máy công nghiệp nhẹ, nhà kho, nhà xưởng và kho chứa nguyên liệu thô.

2. Cơ sở hạ tầng thành phố: Rào chắn an toàn bên đường, khung biển quảng cáo ngoài trời, lối đi dành cho người đi bộ nhỏ và hỗ trợ đường dây tiện ích của thành phố.

3. Kỹ thuật M&E và HVAC: Giá đỡ/giá treo ống dẫn và thiết bị chuyên dụng cho các nhà máy hóa chất, nhà máy điện và tòa nhà văn phòng.

4. Công trình dân dụng đơn giản: Nhà để xe, mái che, cabin đúc sẵn và nhà kho đơn giản ở nông thôn.

5. Hậu cần và kho bãi: Khung nền tảng phân loại hàng hóa và giá đỡ nhẹ.

6. Các phụ kiện khác: Đế máy xây dựng, khung gầm máy nông nghiệp và các kết cấu thép phụ trợ nhỏ cho tàu biển.

V. Ưu điểm cốt lõi của việc cung cấp nhà máy HAISHENG

Cung cấp trực tiếp từ nhà sản xuất nguồn: Kho bãi nội bộ cho các Đoạn kênh thép kết cấu cán nóng giúp loại bỏ phí chênh lệch của người trung gian, mang lại lợi thế đáng kể về chi phí cho việc mua sắm dự án quy mô lớn ở nước ngoài.

Kho hàng ổn định trên tất cả các thông số kỹ thuật: Hàng tồn kho dồi dào quanh năm đối với các cỡ thép kênh chính (Số 5 đến 25a); hỗ trợ vận chuyển hàng loạt và đáp ứng nhanh chóng các đơn hàng dự án khẩn cấp.

Kiểm tra chất lượng toàn diện và truy xuất nguồn gốc: Mỗi lô phần kênh kết cấu thép cán nóng đều có giấy chứng nhận gốc của nhà máy và báo cáo kiểm tra đặc tính cơ học; hỗ trợ bên thứ ba kiểm tra lại để đáp ứng các tiêu chuẩn nghiệm thu dự án ở nước ngoài.

Dịch vụ xử lý một cửa: Hỗ trợ cắt, đục lỗ, uốn, đúc sẵn hàn và mạ kẽm nhúng nóng tùy chỉnh; cũng cung cấp dịch vụ xuất khẩu trọn gói dầm chữ H, dầm chữ I, tấm nhúng và bu lông cường độ cao. Bao bì tiêu chuẩn xuất khẩu: pallet gỗ chống ẩm, chống gỉ hoặc bọc màng; bao gồm các giấy chứng nhận về sự phù hợp và chứng nhận vật chất bằng cả tiếng Trung và tiếng Anh để đảm bảo thông quan suôn sẻ và chấp nhận tại chỗ.

IV. Các thông số hiệu suất sản phẩm chính

4.1 Tính chất cơ học của vật liệu cơ bản

Các chỉ số cơ học bổ sung:

Năng lượng va chạm rãnh chữ V ở nhiệt độ bình thường: Q235B ≥27J; Q355B ≥34J

Mô đun đàn hồi E ≈ 2,06×10⁵ MPa

4.2 Quy tắc đánh dấu & Kích thước tiêu chuẩn

Thông số kỹ thuật đánh dấu Ký hiệu: [ Định dạng: Chiều cao × Chiều rộng mặt bích × Độ dày của web, ví dụ: [10# = 100×48×5,3mm Các mẫu có chiều cao giống nhau được chia thành các cấp a/b/c, với mặt bích rộng hơn và thành dày hơn để có khả năng chịu lực cao hơn.

4.3 Đặc tính cơ học của mặt cắt (Kích thước điển hình)

[10# Mômen quán tính Ix ≈ 198 cm⁴ Mô đun mặt cắt Wx ≈ 39,7 cm³ Bán kính hồi chuyển ix ≈ 3,95 cm

[20a# Mô men quán tính Ix ≈ 1780 cm⁴ Mô đun tiết diện Wx ≈ 178 cm³ Bán kính hồi chuyển ix ≈ 7,86 cm Đặc điểm: Khả năng chịu uốn tốt dọc theo trục X mạnh, độ cứng ngang & khả năng chống xoắn yếu trên trục Y yếu, không thích hợp cho từng cột dầm chịu tải trọng uốn & nén.

4.4 Dung sai kích thước và hình dạng

Chiều dài cố định tiêu chuẩn: 6m, 9m, 12m, có thể cắt tùy chỉnh

Dung sai chiều cao h: ± 1,5 ~ 3,0mm (thay đổi tùy theo kích thước model)

Dung sai chiều rộng mặt bích b: ± 1,5 ~ 2,0mm

Độ thẳng: 2mm trên mét, tổng độ thẳng 0,2% tổng chiều dài

Độ xoắn: 1,5mm mỗi mét

4.5 Gia công & Hiệu suất bề mặt

Điều kiện giao hàng: Bề mặt đen cán nóng có vảy oxit

Khả năng gia công: Dễ dàng cắt, khoan, hàn và uốn để chế tạo tại chỗ

Các phương án chống ăn mòn: Tẩy gỉ + sơn lót, mạ kẽm nhúng nóng, phun nhựa

4.6 Giới hạn nhiệt độ và tải trọng sử dụng

Phạm vi nhiệt độ áp dụng: -20oC ~ 80oC

Đặc tính tải trọng: Mặt cắt hở có độ cứng ngang thấp, khả năng chịu xoắn kém; thích hợp cho các bộ phận uốn một trục được hỗ trợ đơn giản, bị cấm đối với các khung chính cao tầng, dầm chính nhịp dài và các bộ phận chịu tải trọng gió chính

Phương thức kết nối: Bắt vít hoặc hàn; lắp ráp back-to-back kênh đôi cải thiện đáng kể độ cứng tổng thể

V. Câu hỏi thường gặp:

Hỏi: Thép kênh có thể được sử dụng một mình làm cột thẳng đứng chịu lực cho khung nhà cao tầng không?

Đáp: Không khuyến khích. Các phần kênh kết cấu thép cán nóng có mặt cắt ngang mở ở một bên, dẫn đến độ cứng ngang và khả năng chống xoắn kém; chỉ sử dụng chúng sẽ khiến chúng dễ bị mất ổn định và biến dạng. Dầm chữ H mặt bích rộng CTNH là lựa chọn ưu tiên cho các cột chính trong kết cấu nhà cao tầng.

Hỏi: Cách xử lý chống ăn mòn tốt nhất cho thép kênh trong các dự án ngoài trời ven biển là gì?

Trả lời: Nên mạ kẽm nhúng nóng cho toàn bộ thiết bị khi tiếp xúc lâu dài ngoài trời hoặc môi trường ven biển có phun muối; Để sử dụng trong thời gian ngắn trong điều kiện ẩm ướt, chỉ cần loại bỏ rỉ sét, sau đó sơn hai lớp sơn lót chống gỉ là đủ.

Câu hỏi: Làm cách nào để chọn giữa các loại thép kênh 'a', 'b' và 'c' có cùng chiều cao?

Trả lời: Loại 'a' có thành và mặt bích mỏng nhất, mang lại khả năng chịu tải thấp nhất, trong khi loại 'c' có độ dày lớn nhất. Đối với các ứng dụng tải nặng hoặc nhịp dài, các kiểu con 'b' hoặc 'c' dày hơn được ưu tiên.

Hỏi: Giải pháp nào tồn tại nếu độ cứng của dầm thép kênh đơn không đủ?

Trả lời: Dầm thép hai kênh có thể được nối lưng vào nhau bằng các tấm kết nối được chèn vào giữa chúng để tạo thành một mặt cắt hình hộp composite; điều này giúp tăng cường đáng kể độ cứng bên và khả năng chống xoắn.

Hỏi: Thép kênh có thể được cắt theo chiều dài cụ thể theo yêu cầu không?

Đ: Vâng. Chiều dài tiêu chuẩn (6m, 9m hoặc 12m) có thể được cắt theo bất kỳ chiều dài nào dựa trên bản vẽ của bạn và các đầu cắt có thể được mài nhẵn nếu cần.

Trọng lượng lý thuyết của thép kênh

Đơn vị:kg/m, mm
