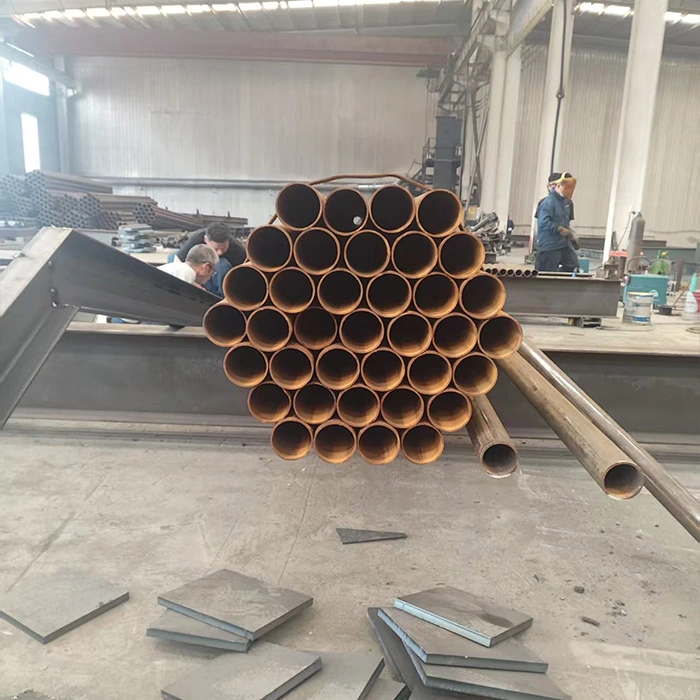

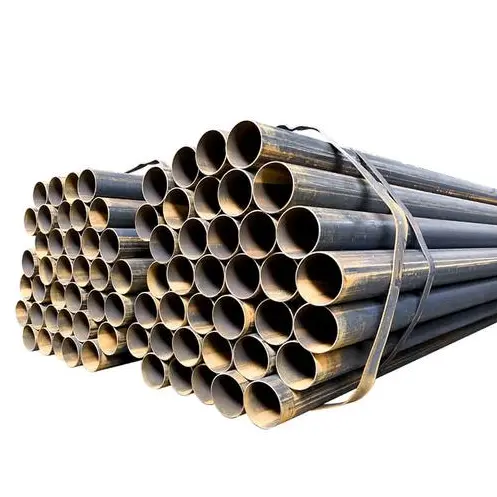

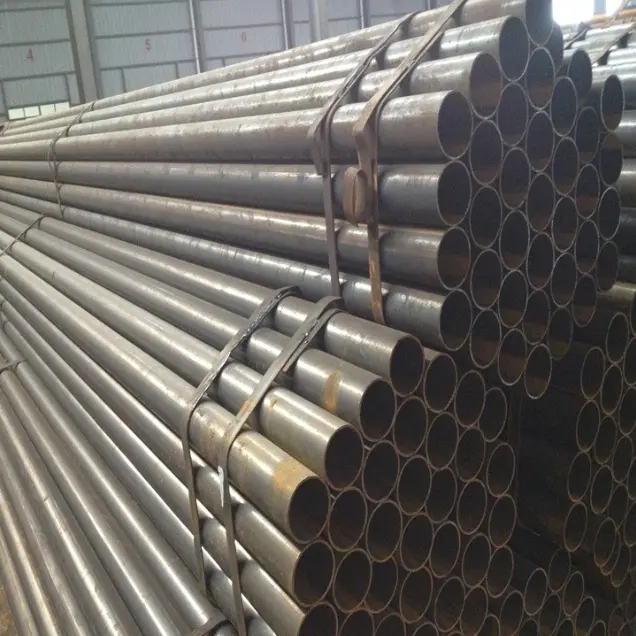

Ống thép hàn

Thường được gọi là ống thép hàn, các sản phẩm này được sản xuất bằng phương pháp cán và hàn các dải thép. Chúng chủ yếu được phân loại thành ống hàn đường thẳng và đường hàn xoắn ốc, được sản xuất theo tiêu chuẩn như GB/T 3091 và GB/T 13793, và thường được làm từ thép Q235B hoặc Q355B. Chúng chủ yếu được sử dụng để vận chuyển chất lỏng áp suất thấp, dầm và cột kết cấu thép, giá đỡ lan can, mạng lưới đường ống đô thị, ống dẫn cơ điện và các dự án tạm thời, khiến chúng phù hợp với các điều kiện vận hành tiêu chuẩn liên quan đến nhiệt độ môi trường xung quanh và áp suất từ ​​thấp đến trung bình.

Tính năng sản phẩm

I. Đặc điểm kết cấu và cơ học

1. Ống thép hàn được hình thành bằng cách cán và hàn các dải thép và có hai loại: đường nối thẳng và đường nối xoắn ốc. Mặt cắt ngang hình tròn rỗng đảm bảo phân bổ tải trọng đồng đều và mang lại khả năng chống uốn và xoắn tuyệt vời cũng như độ ổn định tổng thể vượt trội.

2. Sức mạnh tổng thể đáp ứng yêu cầu của các ứng dụng áp suất thấp đến trung bình. Ống hàn đường may xoắn ốc đường kính lớn mang lại khả năng chịu áp lực và độ cứng vượt trội so với ống hàn đường may thẳng tiêu chuẩn. Tuy nhiên, do hạn chế về đường hàn nên chúng không phù hợp với các điều kiện khắc nghiệt liên quan đến áp suất cao, nhiệt độ cao hoặc ăn mòn nghiêm trọng.

3. Với cùng khả năng chịu tải, chúng nhẹ hơn các cấu kiện thép đặc, giúp giảm tải trọng kết cấu tổng thể một cách hiệu quả.

II. Đặc điểm sản xuất và chi phí

1. Quy trình sản xuất đã hoàn thiện, mang lại công suất cao và giao hàng nhanh chóng. Nguồn cung dồi dào có sẵn trên thị trường với mức giá hợp lý, dẫn đến chi phí tổng thể thấp.

2. Có sẵn nhiều thông số kỹ thuật khác nhau—từ ống có đường kính nhỏ đến đường ống có đường kính lớn và ống cột—cho phép lựa chọn linh hoạt.

III. Đặc điểm gia công và xây dựng

1. Quá trình xử lý thứ cấp—chẳng hạn như cắt, vát, tạo ren, uốn và hàn—rất đơn giản, đơn giản hóa việc xây dựng tại chỗ.

2. Các đường ống có kích thước đồng đều và dễ dàng xử lý và lắp đặt. Các phương pháp kết nối khác nhau—bao gồm hàn, mặt bích, ren và khớp nối có rãnh—có thể được sử dụng để phù hợp với các yêu cầu kỹ thuật khác nhau. IV. Đặc tính sử dụng và chống ăn mòn

1. Giao hàng tiêu chuẩn ở dạng “ống đen” (thép không tráng phủ); tuy nhiên, có thể áp dụng các biện pháp xử lý như mạ kẽm nhúng nóng, sơn, phủ chống ăn mòn và phủ lớp chống ăn mòn 3PE. Chúng thích hợp để sử dụng ở cả môi trường trong nhà và ngoài trời.

2. Ứng dụng linh hoạt: Chúng có thể hoạt động độc lập như đường ống vận chuyển chất lỏng hoặc được lắp ráp thành các bộ phận chịu lực như dầm kết cấu thép, cột và giàn.

V. Sự khác biệt và hạn chế của sản phẩm

1. Ống hàn đường may thẳng thường được sử dụng cho đường kính từ nhỏ đến trung bình, đường ống áp suất thấp và kết cấu thép nhẹ. Ống hàn xoắn ốc chủ yếu được sử dụng cho đường kính lớn, khiến chúng phù hợp cho vận chuyển đô thị đường dài và các bộ phận kết cấu thép quy mô lớn.

2. Do có các đường nối hàn, những ống này có khả năng chịu áp suất thấp hơn, chịu nhiệt độ cao và độ bền mỏi so với ống thép liền mạch. Chúng bị nghiêm cấm sử dụng trong các ứng dụng chịu áp lực quan trọng liên quan đến vật liệu dễ cháy/nổ ở áp suất cao hoặc điều kiện nhiệt độ cao/áp suất cao.

Công dụng chính và phạm vi ứng dụng

I. Công dụng chính của ống thép hàn

1. Vận chuyển chất lỏng

Được sử dụng để vận chuyển các phương tiện như nước máy, nước thải, khí áp suất thấp, không khí thông gió/khử bụi và các loại dầu đa dụng; chúng là vật liệu đường ống chính cho mạng lưới dân dụng và công nghiệp.

2. Linh kiện chịu lực kết cấu thép

Dùng để chế tạo cột tròn, cấu kiện giàn, cột đỡ mái, cột đứng sàn; chúng có thể thay thế các hình dạng kết cấu thép nhất định cho các dầm và cột phụ hoặc chịu tải vừa phải.

3. Bảo vệ và Bao bọc

Được sử dụng cho lan can đường bộ, hàng rào chu vi nhà máy, tay vịn cầu thang, lan can ban công, khung tích trữ và giá đỡ biển quảng cáo ngoài trời.

4. Hệ thống hỗ trợ cơ và điện

Dùng để làm các giá đỡ và móc treo ống nước, ống dẫn khí, máng cáp cũng như các giá đỡ và thanh cố định chuyên dụng cho thiết bị.

5. Kỹ thuật đô thị và dân dụng

Được sử dụng cho mạng lưới đường ống đô thị, vỏ bọc bờ sông, vỏ móng cọc, ống thông gió đường hầm và rào chắn an toàn tạm thời tại các công trường.

6. Cơ sở tạm thời và nông nghiệp

Được sử dụng làm giàn giáo, nhà kho tạm thời, khung nhà kính và đường ống vận chuyển nước nông nghiệp.

II. Phạm vi ứng dụng

1. Kỹ thuật xây dựng: Công trình dân dụng, nhà xưởng, nhà kho, hệ thống cấp thoát nước cho các địa điểm và hệ thống đỡ kết cấu thép.

2. Tiện ích đô thị: Mạng lưới cấp thoát nước đô thị, lan can đường bộ, kỹ thuật cảnh quan và lắp đặt đường ống đô thị. 3. MEP (Cơ khí, Điện và Hệ thống nước/HVAC): Cấp thoát nước, thông gió và đường ống dẫn khí thấp áp cho các nhà máy, tòa nhà, trung tâm thương mại.

4. Doanh nghiệp công nghiệp và khai thác mỏ: Đường ống chuyển xưởng, giá đỡ thiết bị, thùng chứa vật liệu và kết cấu giàn nhẹ.

5. Nông nghiệp và cảnh quan: Ống tưới nông nghiệp, khung nhà kính và hàng rào cảnh quan.

6. Công trình tạm thời: Cơ sở vật chất tạm thời trên công trường, giá đỡ tạm thời, bảo vệ hố đào và giàn giáo xây dựng.

Hướng dẫn lựa chọn

Ống hàn thẳng: Chủ yếu có đường kính từ nhỏ đến trung bình; thường được sử dụng cho đường ống trong nhà, lan can và kết cấu thép quy mô nhỏ.

Ống hàn xoắn ốc: Chủ yếu có đường kính lớn; thường được sử dụng cho đường ống dẫn nước đô thị, truyền nước đường dài và cột kết cấu thép quy mô lớn.

Thông số hiệu suất

I. Tiêu chuẩn thực hiện

·GB/T 3091-2025: Ống thép hàn vận chuyển chất lỏng áp suất thấp (nước, khí, không khí, v.v.; 2,5 MPa, 200°C)

·GB/T 13793-2016: Ống thép hàn điện dọc (kết cấu, giàn giáo, máy móc tổng hợp)

·GB/T 9711 / API 5L: Đường ống vận chuyển dầu khí (L245/L360/L415, v.v.)

II. Vật liệu thông thường và tính chất cơ học (Nhiệt độ phòng)

·Mô đun đàn hồi: 2,06×10⁵ MPa

·Mật độ: 7,85 g/cm³

·Năng lượng tác động: Nhiệt độ môi trường ** ≥27 J** (Q235B, rãnh chữ V)

III. Kích thước và thông số kỹ thuật (Chủ yếu là mối hàn dọc)

1) Phạm vi đường kính ngoài

·Đường kính nhỏ: DN15–DN50 (21,3–60,3 mm)

·Đường kính trung bình: DN65–DN250 (76.1–273 mm)

·Đường kính lớn: DN300–DN600 (323.9–610 mm)

·Ống hàn xoắn ốc: Lên đến DN800–DN3000

2) Độ dày của tường (Phổ biến)

·Tiêu chuẩn: 1,2–12,7 mm

·Thành nặng: 12,7–40 mm

·Dung sai: Độ dày thành ±10% t; Đường kính ngoài ± 0,5% đến ± 1,0%

3) Chiều dài

·Tiêu chuẩn: Chiều dài cố định 6 m, 9 m, 12 m

·Có thể tùy chỉnh: 15–18 m

·Dung sai chiều dài: +20 mm / 0 mm

4) Trọng lượng lý thuyết (kg/m)

W=0,02466×(D−t)×t

·D: Đường kính ngoài (mm); t: Độ dày của tường (mm)

·Ống mạ kẽm: Trọng lượng ×1,015–1,03 (hệ số lớp phủ)

IV. Chịu áp lực và hiệu suất quy trình

1) Kiểm tra thủy tĩnh (Bắt buộc)

· Ống đen tiêu chuẩn: 5.0 MPa, chịu áp ≥5s

· Ống dẫn gas: 6.0 MPa, giữ áp ≥10s

· Ống vách nặng: 7,0 MPa

· Áp suất làm việc khuyến nghị: ≤1,6 MPa (an toàn lâu dài)

2) Chất lượng đường hàn

· Kiểm tra không phá hủy (NDT): UT (Siêu âm) / RT (X quang)

· Đường may dọc: Hàn tần số cao, hệ số hàn **≈0,85–0,9**

· Đường hàn xoắn ốc: Hàn hồ quang chìm, hệ số hàn **≈0,9–0,95**

3) Thử nghiệm làm phẳng / uốn

· Làm phẳng: Không nứt, không bong tróc

· Uốn (DN≤50): 90°, bán kính uốn = 6D (ống đen) / 8D (ống mạ kẽm), đường hàn định vị ở cạnh bên; không nứt nẻ, không bong tróc lớp kẽm

4) Nhiệt độ hoạt động

· Tiêu chuẩn: -20°C đến +200°C

· Thép nhiệt độ thấp (L245N): Xuống tới -40°C

V. Bảo vệ bề mặt và chống ăn mòn

· Điều kiện giao hàng: Ống đen (ống trần) / Mạ kẽm nhúng nóng / Epoxy / 3PE (chôn)

· Lớp mạ kẽm: ≥300 g/m2 (hai mặt), độ dày cục bộ ** ≥85 μm**

· Chất lượng bề mặt: Không nứt, không nếp gấp, không bong tróc, không bị ăn mòn nghiêm trọng

VI. Phương thức kết nối

· DN≤50: Kết nối ren (GB/T 7306)

· DN65–DN200: Kết nối mặt bích/Kết nối có rãnh

· DN ≥250: Hàn (hàn giáp mép/hàn phi lê)

VII. Ứng dụng

· Chất lỏng áp suất thấp: Nước, nước thải, khí đốt, không khí, thông gió

· Kết cấu thép: Cột ống tròn, kèo, cột đỡ, lan can, giàn giáo

· Nhiệt độ: -20 đến 200°C; Áp suất: 2,5 MPa
