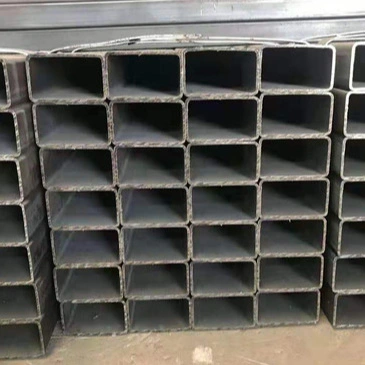

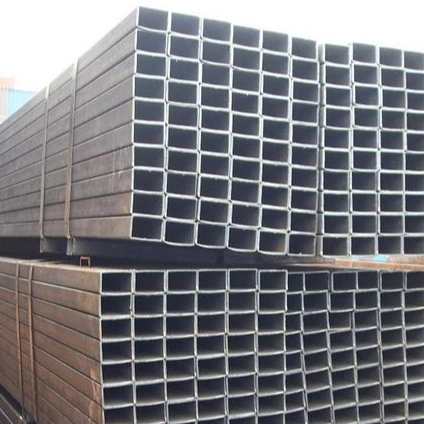

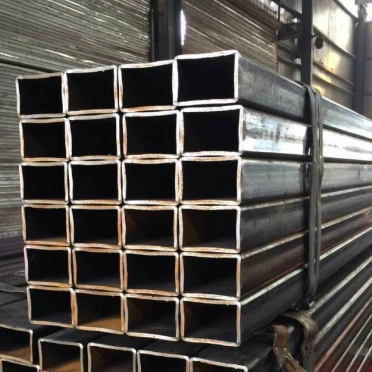

Ống thép kết cấu rỗng hình chữ nhật

Ống thép kết cấu rỗng hình chữ nhật được sử dụng rộng rãi trong các ứng dụng như dầm và cột thép, khung tường rèm, khung bao vây, giá đỡ thiết bị, lan can và máy móc xây dựng. Chúng hoạt động hiệu quả như các bộ phận chịu tải chính đồng thời phù hợp với các hình dạng kiến ​​trúc và kết cấu vỏ khác nhau.

Tính năng sản phẩm

I. Đặc điểm kết cấu và cơ học

1. Mặt cắt ngang hình chữ nhật rỗng mang lại độ cứng cao chống lại sự uốn cong và chuyển dịch ngang theo cả hai hướng. Nó cung cấp khả năng chống xoắn và biến dạng ngang vượt trội so với các ống tròn hoặc hình dạng kết cấu thép tiêu chuẩn, đảm bảo độ ổn định kết cấu tổng thể mạnh mẽ.

2. Hình dạng mặt cắt ngang đồng nhất và các mặt phẳng đảm bảo phân bổ tải trọng đều. Các ống riêng lẻ có thể chịu được tải trọng dọc và ngang đáng kể, thường đóng vai trò trực tiếp như các bộ phận chịu tải chính.

3. Có sẵn ở dạng hàn và liền mạch: Ống hình chữ nhật hàn mang lại hiệu quả chi phí cao cho các điều kiện vận hành tiêu chuẩn; ống hình chữ nhật liền mạch, không có đường hàn, mang lại độ bền, khả năng chịu áp lực và hiệu suất mỏi vượt trội, khiến chúng trở nên lý tưởng cho các tình huống tải nặng và tải theo chu kỳ.

II. Đặc điểm ngoại hình và cài đặt

1. Bề mặt bên ngoài phẳng tạo điều kiện thuận lợi cho việc nối, chồng lên nhau và lắp phẳng. Chúng vừa khít với các tấm, tấm và thành phần vỏ thép được phủ màu, đảm bảo lớp hoàn thiện sạch sẽ và bịt kín các cạnh trong quá trình thi công.

2. Các cạnh sắc nét và hình dạng đồng nhất kết hợp chức năng chịu tải với tính thẩm mỹ, khiến chúng phù hợp với mặt tiền kiến ​​trúc, khung cảnh quan và các dự án định hướng thiết kế khác.

3. Với khả năng chịu tải nhất định, chúng nhẹ hơn các phần thép đặc, giúp giảm tải trọng kết cấu tổng thể một cách hiệu quả và tiết kiệm chi phí vật liệu.

III. Đặc điểm xử lý và kết nối

1. Chúng có thể được cắt, vát, uốn cong, khoan và hàn. Quá trình xử lý thứ cấp rất đơn giản, tạo điều kiện thuận lợi cho việc xây dựng tại chỗ.

2. Các phương pháp kết nối linh hoạt—bao gồm hàn, bắt vít và tán đinh—có thiết kế mối nối đơn giản và hiệu quả lắp đặt cao.

3. Phạm vi thông số kỹ thuật mở rộng, bao gồm mọi thứ từ ống trang trí nhỏ đến ống chịu tải tiết diện lớn, cho phép lựa chọn linh hoạt.

IV. Đặc tính chống ăn mòn và hiệu suất

1. Được cung cấp ở trạng thái "đen" (không tráng phủ); tương thích với các phương pháp xử lý chống ăn mòn khác nhau như mạ kẽm nhúng nóng, mạ kẽm lạnh, sơn và sơn tĩnh điện, khiến chúng phù hợp với cả môi trường trong nhà và ngoài trời (khô hoặc ướt).

2. Khả năng làm việc nóng và lạnh tốt; tính chất cơ học ổn định trong phạm vi nhiệt độ hoạt động tiêu chuẩn.

V. Hạn chế của sản phẩm

1. Sự tập trung ứng suất xảy ra ở các góc; những khu vực này dễ bị hư hỏng do mỏi dưới tác động nghiêm trọng hoặc tải trọng theo chu kỳ lặp đi lặp lại.

2. Khả năng vận chuyển chất lỏng kém; hiếm khi được sử dụng cho các hệ thống đường ống, vì chúng được thiết kế chủ yếu cho các ứng dụng khung và chịu tải kết cấu.

3. Chi phí sản xuất cao đối với các ống hình chữ nhật liền mạch có thành dày, thông số kỹ thuật lớn dẫn đến giá cao hơn đáng kể so với các phiên bản hàn.

Công dụng và phạm vi ứng dụng

I. Công dụng chính

1. Các thành phần kết cấu chính

Dùng làm khung nhà xưởng, khung cổng, dầm và cột tiết diện hộp, cột đứng, kèo, đỡ sàn; vật liệu chịu lực cốt lõi trong kết cấu thép.

2. Vỏ bao và tường bao xây dựng

Khung tường ngoài (dầm/đinh tán), khung giếng trời, khung cửa ra vào và cửa sổ, xà gồ mái và khung viền; tích hợp hoàn hảo với các tấm thép định hình và các vật liệu bảng khác.

3. Vỏ bọc và thiết bị bảo vệ

Hàng rào chu vi nhà máy, lan can đường, tay vịn cầu thang, lan can ban công, khung tích trữ công trường và trụ lưới an toàn.

4. Khung thiết bị máy móc

Đế máy, giá đỡ thiết bị, khung bàn làm việc, giá đỡ kho, khung container, khung gầm xe.

5. Cơ sở kỹ thuật và tạm thời

Giàn sân khấu, khung nhà kính, tích trữ công trường xây dựng tạm thời, kết cấu chống đỡ/hỗ trợ và khung xây dựng mô-đun.

6. Công trình kiến ​​trúc và trang trí

Cấu trúc cảnh quan, đặc điểm kiến ​​trúc ngoài trời, khung trang trí nội thất, khung tủ/gian hàng trưng bày; kết hợp khả năng chịu tải với tính thẩm mỹ.

II. Phạm vi ứng dụng của ống thép kết cấu rỗng hình chữ nhật

1. Kỹ thuật kết cấu thép: Dầm, cột và hệ giằng cho các nhà máy công nghiệp, nhà kho, sân vận động và nhà tiền chế.

2. Trang trí kiến ​​trúc: Xây dựng các bức tường rèm, cửa ra vào và cửa sổ, các đặc điểm kiến ​​trúc nội/ngoại thất và gian hàng triển lãm.

3. Đô thị & Giao thông vận tải: Lan can đường, tấm chắn xây dựng của thành phố, giàn che cảnh quan và khung nhà chờ xe buýt.

4. Sản xuất máy móc: Khung cho thiết bị đa năng, máy xây dựng, máy nông nghiệp và thiết bị hậu cần.

5. Kho bãi & Hậu cần: Giá đỡ hạng nặng, bệ lưu trữ và các công trình phụ trợ container.

6. Nông nghiệp, Lâm nghiệp & Làm vườn: Nhà kính, khung nơi trú ẩn cho vật nuôi và hàng rào nông nghiệp.

Hướng dẫn lựa chọn

· Ống hàn hình chữ nhật: Loại sản phẩm phổ biến mang lại hiệu quả chi phí cao; được sử dụng rộng rãi cho các ứng dụng tiêu chuẩn như chịu tải chung, vỏ bọc tòa nhà, trang trí và lan can.

· Ống chữ nhật liền mạch: Độ bền cao, chống mỏi và khả năng chịu áp lực; chủ yếu được sử dụng cho các ứng dụng hạng nặng, tải theo chu kỳ, khung máy móc có thông số kỹ thuật cao và các bộ phận kỹ thuật hạng nặng.

Các thông số hiệu suất chính

Tiêu chuẩn thực hiện: GB/T 6728-2017 "Phần kết cấu rỗng tạo hình nguội"; GB/T 3094-2012 "Ống thép hình vuông và hình chữ nhật liền mạch kéo nguội"

I. Vật liệu thông thường và tính chất cơ học

Các thông số chung bổ sung:

· Mô đun đàn hồi: 2,06 × 10⁵MPa

· Mật độ: 7,85 g/cm³

· Nhiệt độ hoạt động tiêu chuẩn: -20°C đến 200°C

II. Hệ thống đặc điểm kỹ thuật và kích thước

1. Phương pháp chỉ định

Kích thước bên ngoài: Chiều dài × Chiều rộng × Độ dày thành (Đơn vị: mm); Ví dụ: 100×50×3.0

2. Danh mục kích thước phổ biến

· Nhỏ (Trang trí/ Bao vây/ Lan can): 20×10, 30×20, 40×20, 50×30; Độ dày của tường: 1,2–2,5 mm

· Trung bình (Keel/ Xà gồ/ Dầm & Cột tiêu chuẩn): 60×40, 80×40, 80×60, 100×50; Độ dày của tường: 2,0–5,0 mm

· Lớn (Cột & Dầm Sơ Cấp/ Giàn Chịu Lực): 120×80, 150×100, 200×100, 250×150; Độ dày của tường: 4,0–12,0 mm

3. Chiều dài và dung sai

· Chiều dài tiêu chuẩn: 6 m, 9 m, 12 m; độ dài tùy chỉnh có sẵn

· Dung sai kích thước bên ngoài: ±0.8%

· Dung sai độ dày thành ống: Ống hàn tiêu chuẩn ±10%; Ống liền mạch ± 7,5%

4. Công thức tính trọng lượng lý thuyết

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Cạnh dài, H = Cạnh ngắn, t = Độ dày của tường)

III. Tính chất cơ học kết cấu

1. Ống thép kết cấu rỗng hình chữ nhật Các phần hình chữ nhật có độ cứng uốn hai chiều cao (dọc theo cả trục mạnh và trục yếu) và độ ổn định ngang và khả năng chống xoắn vượt trội so với các cấu hình đơn lẻ như ống tròn hoặc dầm chữ H, dẫn đến độ ổn định cấu trúc tổng thể mạnh mẽ.

2. Đặc điểm xử lý

· Thử nghiệm uốn: Có khả năng uốn nguội 90° ở nhiệt độ phòng mà không bị nứt hoặc bong tróc ở chỗ uốn.

· Thử nghiệm làm phẳng: Chịu được lực nén theo kích thước quy định mà không bị nứt tường.

1. Đặc điểm ứng suất: Sự tập trung ứng suất nhẹ xảy ra ở các góc; không thích hợp cho các ứng dụng liên quan đến tải trọng tác động xen kẽ tần số cao.

IV. Phân loại sản phẩm và sự khác biệt về hiệu suất

V. Xử lý bề mặt và chống ăn mòn

1. Điều kiện tiêu chuẩn: Hoàn thiện màu đen (bề mặt oxit cán nóng).

2. Các phương pháp bảo vệ chống ăn mòn thông thường: Mạ kẽm nhúng nóng, mạ kẽm lạnh, sơn tĩnh điện, sơn chống ăn mòn và phủ fluorocarbon.

3. Tham khảo mạ kẽm nhúng nóng: Độ dày lớp mạ kẽm trung bình ≥85 μm; độ bền ngoài trời vượt quá 15 năm.

VI. Phương thức kết nối

· Sơ cấp: Hàn vát, hàn xuyên thấu (chủ yếu cho xây dựng).

· Thứ cấp: Liên kết bu lông cường độ cao, vít tự khai thác, tán đinh.

· Tương thích với nhiều loại kết cấu thép khác nhau, bao gồm thép tấm màu, dầm chữ H và thép góc.

VII. Ứng dụng phù hợp và bị cấm

Thích hợp

Dầm và cột nhà máy công nghiệp, khung tường rèm, khung bao vây, lan can và hàng rào, giá đỡ kho, khung thiết bị, kết cấu cảnh quan và kết cấu thép đúc sẵn.

Không phù hợp

Vận chuyển chất lỏng áp suất cao, đường ống nhiệt độ cao/áp suất cao và các cấu trúc chính của thiết bị hạng nặng chịu tác động nghiêm trọng hoặc mỏi tần số cao.
